プロジェクトマネージャ 2025年 秋期 問6

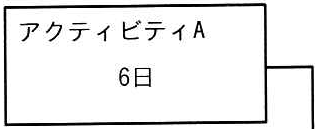

図は、実施する三つのアクティビティについて、プレシデンスダイアグラム法を用 いて、依存関係及び必要な作業日数を示したものである。全ての作業を完了するため の所要日数は最少で何日か。 アクティビティA 6日 終了ー開始関係 →アクティビティB (リード2日) 7日 開始-開始関係 (ラグ3日) アクティビティC → 5日

ア

イ

ウ

エ

正解と解説

表示する

正解 イ

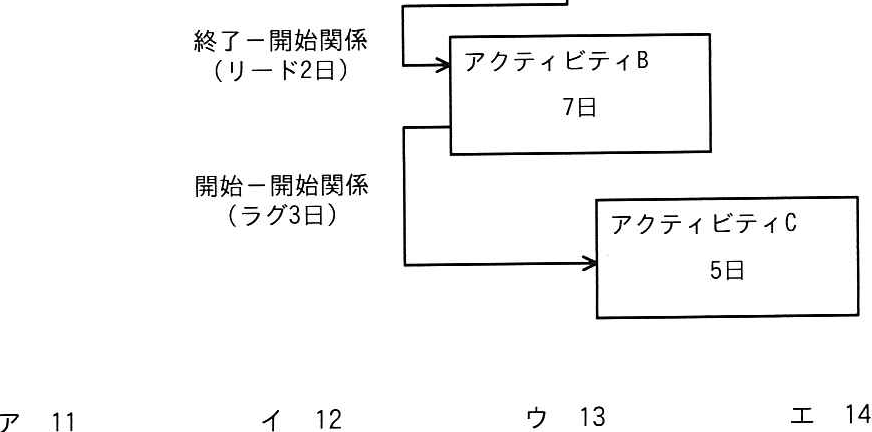

解答の図

プレシデンスダイアグラム法で終了-開始(リード)や開始-開始(ラグ)の関係を考慮しクリティカルパスを計算します。各アクティビティの依存関係とリード・ラグを積み上げると、全作業完了に必要な最少所要日数が求まり、その値が選択肢の該当値(12日)になります。
