電験三種 法規 2023年度 上期 問10
10 / 16

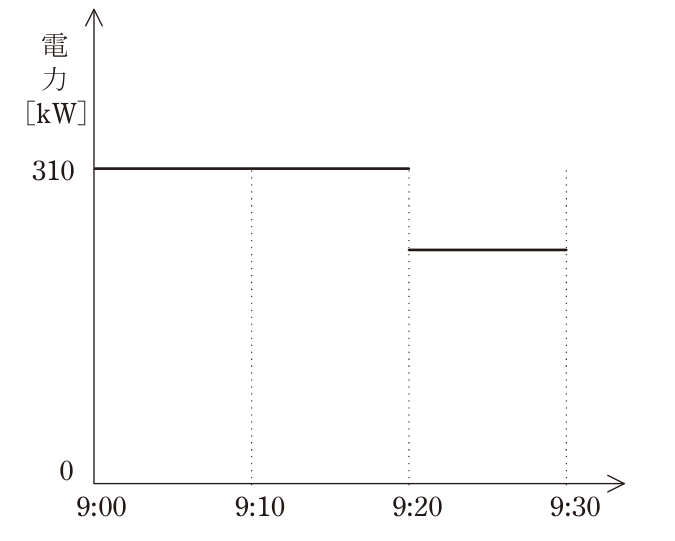

ある工場のある日の9時00分からの電力推移がグラフのとおりであった。この工場では日頃から最大需要電力(正時からの30分間ごとの平均使用電力のことをいう。以下同じ。)を300kW未満に抑えるように負荷を管理しているが,その負荷の中で,換気用のファン(全て5.5kW)は最大8台まで停止する運用を行っている。この日9時00分からファンは10台運転しているが,このままだと9時00分からの最大需要電力が300kW以上になりそうなので,9時20分から9時30分の間,ファンを何台かと,その他の負荷を10kW分だけ停止することにした。ファンは最低何台停止させる必要があるか,次の(1)~(5)のうちから一つ選べ。なお,この工場の負荷は全て管理されており,負荷の増減は無いものとする。
正解と解説
表示する
正解 3
4
図より9時00分から9時20分までは310kWで推移している。最大需要電力は正時からの30分間の平均電力なので、9時30分までの平均を300kW未満にするには、電力量が300×0.5=150kW·h未満でなければならない。9時20分までに310×(20/60)≒103.3kW·hを消費しているため、残り10分で使える電力量は46.7kW·h未満、すなわち電力は280kW未満に抑える必要があり、310kWから30kWを超える削減が要る。その他負荷10kWを差し引くとファンで20kWを超えて削減する必要があり、5.5×3=16.5kWでは不足、5.5×4=22kWで条件を満たすので最低4台である。
