電験三種 法規 2023年度 上期 問11(b)
12 / 16

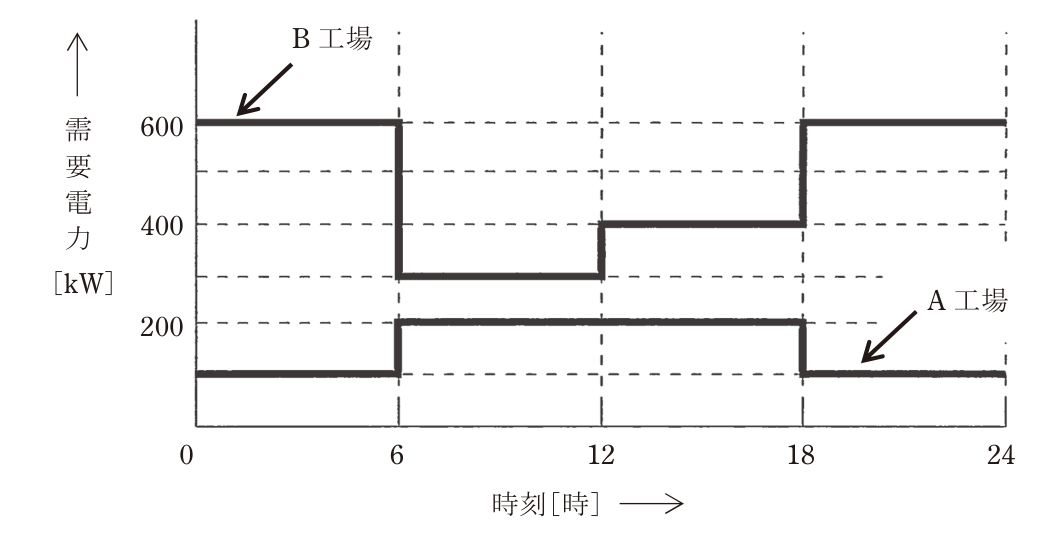

ある事業所内におけるA工場及びB工場の,それぞれのある日の負荷曲線は図のようであった。それぞれの工場の設備容量が,A工場では400kW,B工場では700kWであるとき,次の(a)及び(b)の問に答えよ。 (b) A工場及びB工場を合わせた総合負荷率の値[%]として,最も近いものを次の(1)~(5)のうちから一つ選べ。
正解と解説
表示する
正解 4
89.3
総合負荷率は合成需要電力の平均値を合成最大需要電力で割った値である。図から合成需要電力は0～6時が700kW、6～12時が500kW、12～18時が600kW、18～24時が700kWなので、1日の電力量は(700+500+600+700)×6=15000kW·h、平均電力は15000/24=625kWとなる。合成最大需要電力は700kWであるから、総合負荷率は625/700×100≒89.3%である。
