電験三種 法規 2023年度 上期 問11(a)
11 / 16

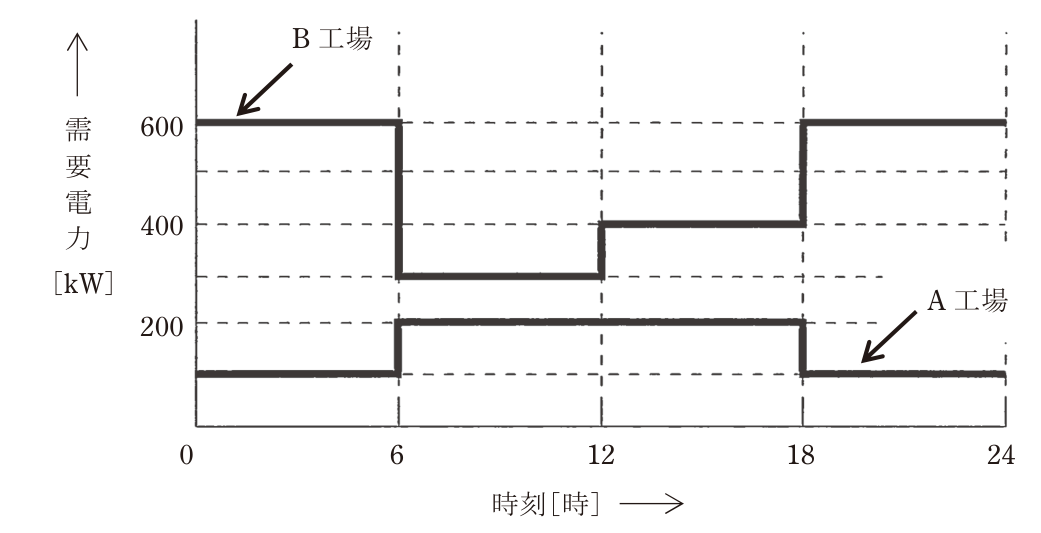

ある事業所内におけるA工場及びB工場の,それぞれのある日の負荷曲線は図のようであった。それぞれの工場の設備容量が,A工場では400kW,B工場では700kWであるとき,次の(a)及び(b)の問に答えよ。 (a) A工場及びB工場を合わせた需要率の値[%]として,最も近いものを次の(1)~(5)のうちから一つ選べ。
正解と解説
表示する
正解 3
63.6
需要率は最大需要電力を設備容量で割った値である。図の負荷曲線からA工場は0～6時が100kW、6～18時が200kW、18～24時が100kW、B工場は0～6時が600kW、6～12時が300kW、12～18時が400kW、18～24時が600kWである。両工場の合成需要電力は0～6時と18～24時が700kWで最大となり、設備容量の合計は400+700=1100kWであるから、需要率は700/1100×100≒63.6%となる。各工場の最大値を単純に足すのではなく、同一時刻での合成値の最大を取る点が要点である。
