電験三種 法規 2024年度 下期 問12(b)
14 / 16

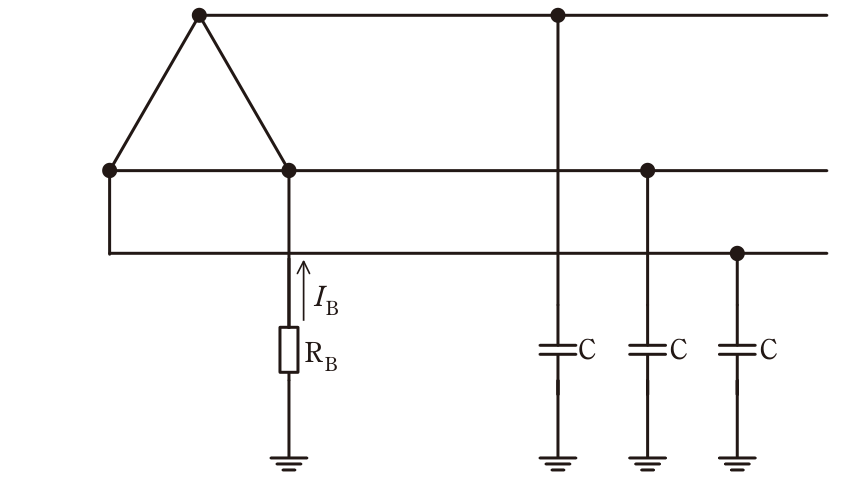

図は三相3線式高圧電路に変圧器で結合された変圧器低圧側電路を示したものである。低圧側電路の一端子にはB種接地工事が施されている。この電路の一相当たりの対地静電容量をCとし接地抵抗をRBとする。低圧側電路の線間電圧200V,周波数50Hz,対地静電容量Cは0.1μFとして,次の(a)及び(b)の問に答えよ。ただし,(ア) 変圧器の高圧電路の1線地絡電流は5Aとする。(イ) 高圧側電路と低圧側電路との混触時に低圧電路の対地電圧が150Vを超えた場合は1.3秒で自動的に高圧電路を遮断する装置が設けられているものとする。 (b) 接地抵抗RBの抵抗値を10Ωとしたときに,RBに常時流れる電流IBの値[mA]として,最も近いものを次の(1)~(5)のうちから一つ選べ。ただし,記載以外のインピーダンスは無視するものとする。
正解と解説
表示する
正解 1
11
図では低圧側3線の各相に対地静電容量Cがあり、うち1相の端子がRBで接地されている。接地された相の対地電圧は0なのでその相のCには電流が流れず、残る2相には線間電圧200Vが対地電圧として加わる。RB=10Ωは容量性リアクタンスに比べ無視でき、2相の充電電流のベクトル和は互いに60°をなすので大きさは√3×200=346V相当となり、IB=2πfC×√3×200=2π×50×0.1×10⁻⁶×346≒1.1×10⁻²A、すなわち約11mAである。
