電験三種 法規 2024年度 下期 問3

絶縁混触接地

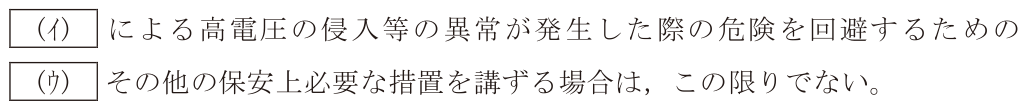

電気設備技術基準第5条は、電路は大地から絶縁しなければならないと定めており、(ア)は「絶縁」である。ただし書では、構造上やむを得ず危険のおそれがない場合のほか、図に示されるとおり混触による高電圧の侵入等の異常が発生した際の危険を回避するための接地その他の保安上必要な措置を講ずる場合は絶縁を要しないとしている。すなわち(イ)は「混触」、(ウ)は「接地」であり、高低圧混触時に低圧側の電位上昇を抑えるB種接地工事などがこれに当たる。
