電験三種 法規 2025年度 上期 問12(b)

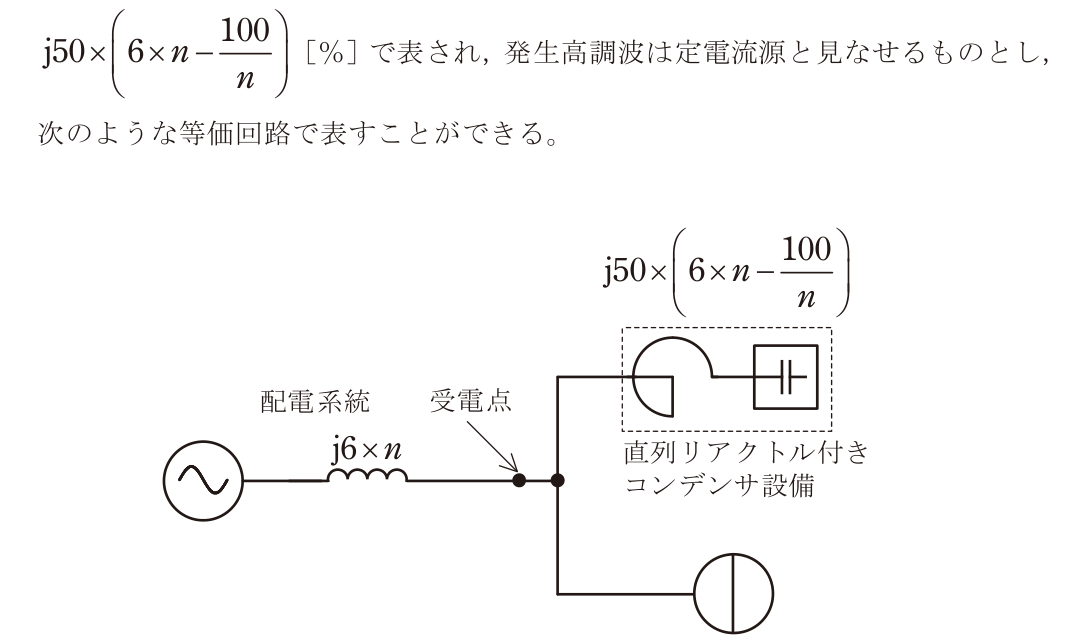

三相3線式配電線路から6600Vで受電している三相負荷設備がある。この負荷設備から配電系統へ流出する第5調波電流を算出するにあたり,次の(a)及び(b)に答えよ。ただし,負荷設備は定格容量500kV・Aで,力率改善用として6%直列リアクトル付きコンデンサ設備が設置されており,この負荷設備から発生する第5調波電流は,負荷設備の定格電流に対し15%とする。また,受電点よりみた配電線路側の第n調波に対するインピーダンスは10MV・A基準でj6×n[%],コンデンサ設備のインピーダンスは10MV・A基準で高調波電流源 (b) 受電点から配電系統に流出する第5調波電流[A]の値として,最も近いのは次のうちどれか。
