問22
22 / 50

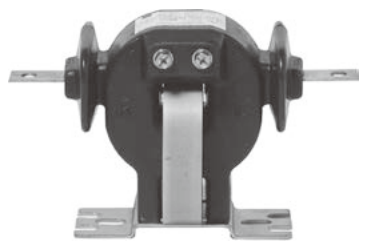

写真に示す機器の用途は。
零相電流を検出する。
高電圧を低電圧に変成し,計器での測定を可能にする。
進相コンデンサに接続して投入時の突入電流を抑制する。
大電流を小電流に変成し,計器での測定を可能にする。
写真は、主回路導体を貫通させるブッシングを両側にもち、上部に二次端子を備えた変流器(CT)である。大電流を計器や継電器で扱える小電流に変成するのが用途である。零相電流の検出はZCT、高電圧を低電圧に変成するのはVT、投入時の突入電流の抑制は直列リアクトルの役割である。
