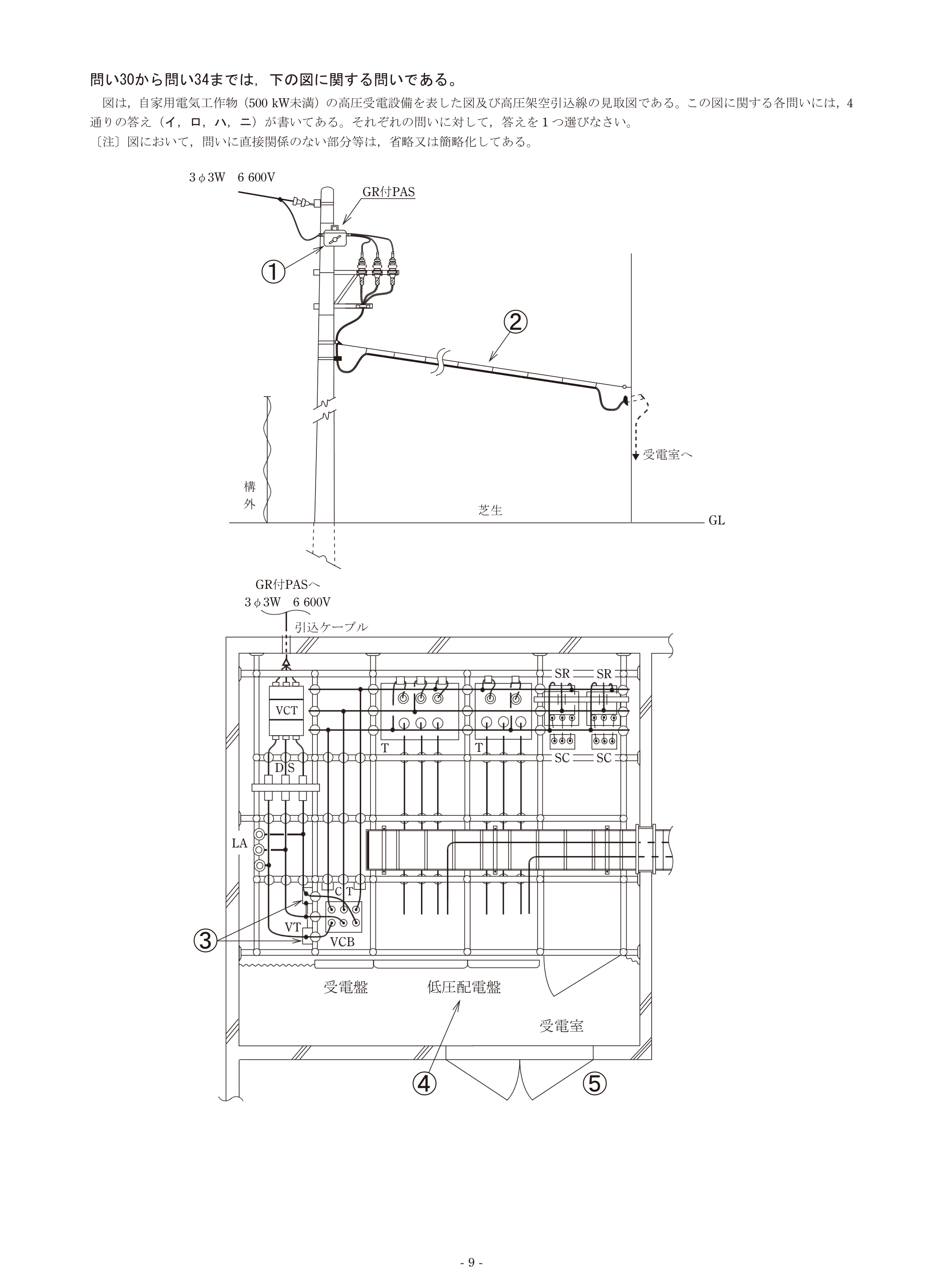

第一種電気工事士 (学科) 2024年度 上期(出題例) 問30

SOGは,需要家側高圧電路の短絡事故により短絡電流が流れたとき,負荷開閉器を一旦ロックし,一般送配電事業者側の遮断装置の動作後,無充電の状態で自動的に負荷開閉器を開路する。

SOGは,需要家側高圧電路の地絡事故により地絡電流が流れたとき,負荷開閉器を一旦ロックし,一般送配電事業者側の遮断装置の動作後,無充電の状態で自動的に負荷開閉器を開路する。

地絡継電装置は,需要家内のケーブルが長い場合,対地静電容量が大きく,他の需要家の地絡事故で不必要動作する可能性がある。このような施設には,地絡方向継電装置を設置することが望ましい。

地絡継電装置は,波及事故を防止するため,一般送配電事業者側との保護協調が必要である。
