第一種電気工事士 (学科) 2025年度 上期(出題例) 問41

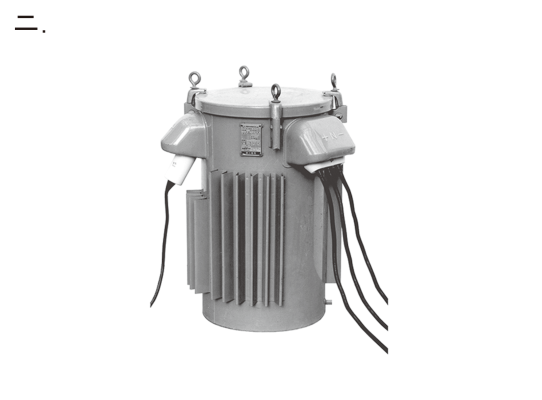

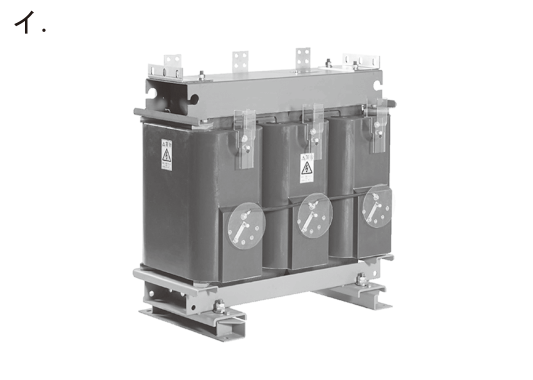

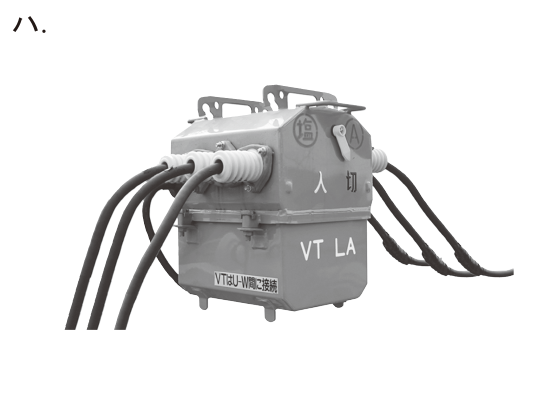

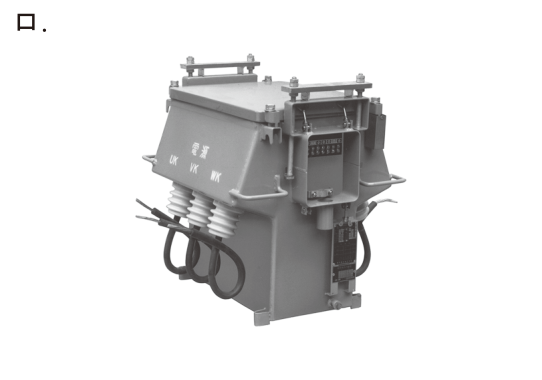

①は配線図の最上部、屋外側の引込口に設けられた箱で、内部に零相変流器、負荷開閉器、零相電圧検出用の素子、変成器および②で接地された避雷器が納められ、外部の地絡方向継電器と接続されています。これに該当するのはハの写真で、外箱に「入 切」の開閉表示と「VT LA」の表示があり、変成器と避雷器を内蔵した地絡方向継電装置付きの高圧交流負荷開閉器であることが読み取れます。ほかの写真は変圧器や計器用変成器類であり、開閉機構を持ちません。
