第一種電気工事士 (学科) 2025年度 上期(出題例) 問44
44 / 50

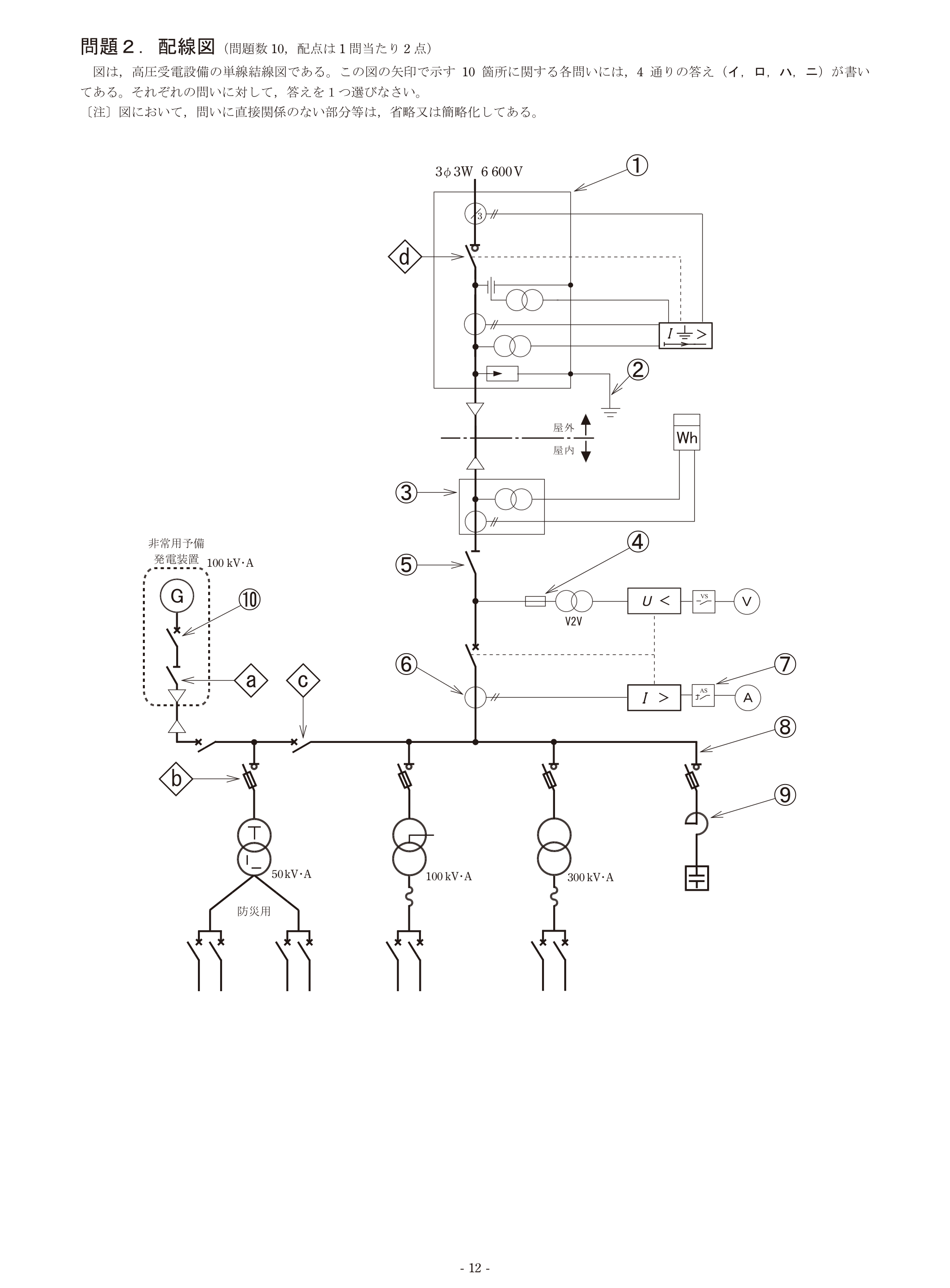

④の部分に施設する機器と使用する本数は。
正解と解説
表示する
正解 ニ

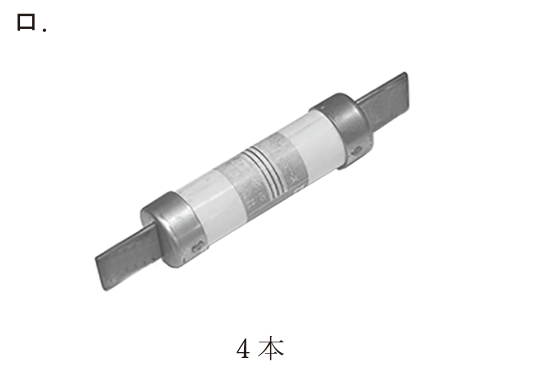

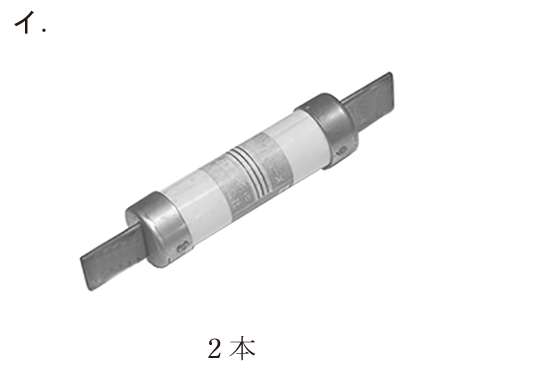

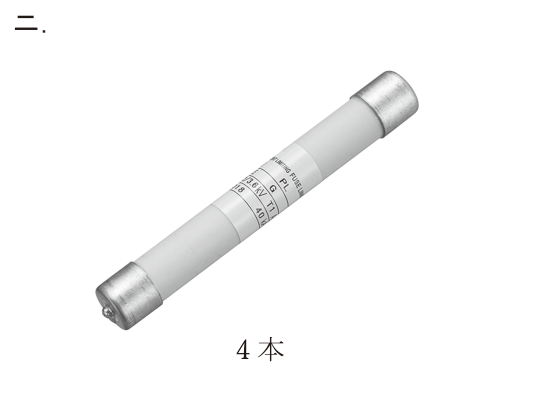

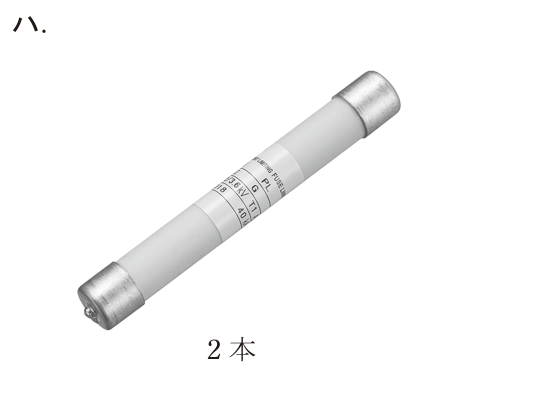

④は配線図で「V2V」と記されたV結線の計器用変圧器(VT)の一次側に設けられた素子であり、VTの内部短絡時に高圧電路を保護する高圧限流ヒューズです。VT用のヒューズは写真ハ・ニのような細い円筒形のもので、V結線ではVTを2台使用し、各VTの一次側2線にそれぞれ入れるため合計4本必要になります。したがって円筒形のヒューズ4本の組合せが適切です。
