第一種電気工事士 (学科) 2025年度 上期(出題例) 問48
48 / 50
⑧で示す高圧絶縁電線(KIP)の構造は。

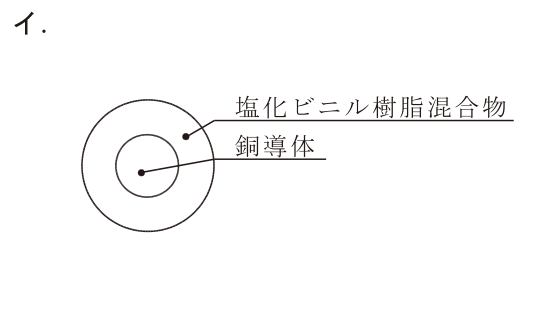

正解と解説
表示する

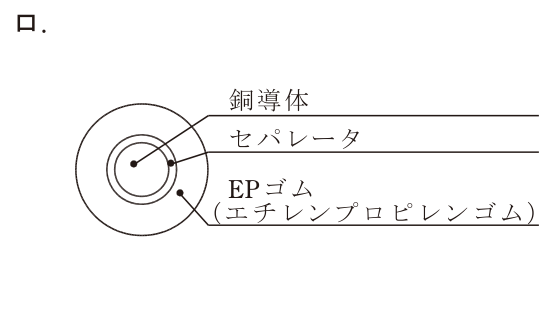

正解 ロ

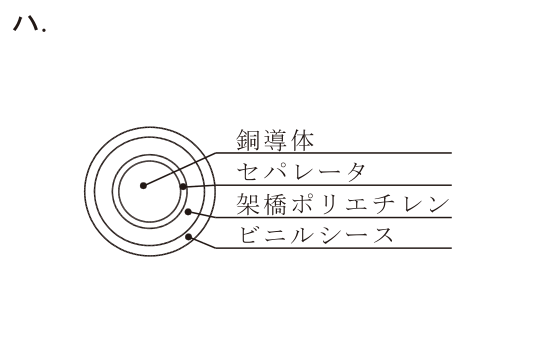

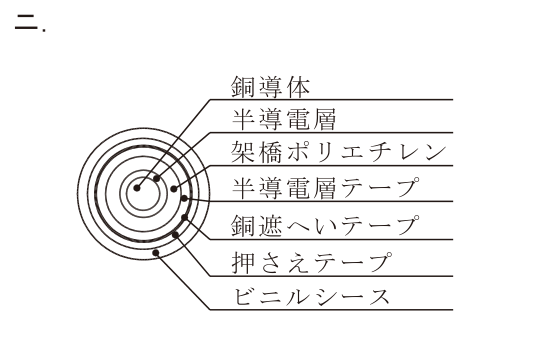

⑧が示すのは受電設備内の高圧配線に使われる高圧引下用EPゴム絶縁電線(KIP)で、その構造は銅導体の上にセパレータを施し、EPゴム(エチレンプロピレンゴム)で絶縁したものです。シースを持たず絶縁体だけの単心構造で、可とう性に優れることからキュービクル内の配線に用いられます。ハは架橋ポリエチレン絶縁ビニルシースの構造、ニは遮へい層を持つ高圧CVケーブルの構造で、いずれもKIPではありません。
