第一種電気工事士 (学科) 2025年度 下期 問3
3 / 50

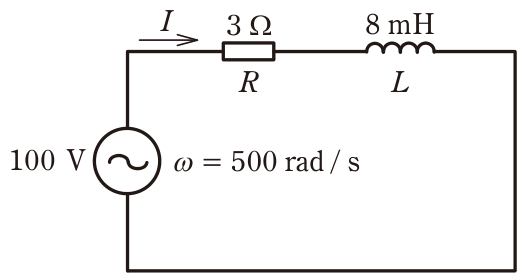

図のように,角周波数がω= 500 rad/s,電圧100 Vの交流電源に,抵抗R= 3 ΩとインダクタンスL= 8 mHが接続されている。回路に流れる電流Iの値[A]は。
正解と解説
表示する
正解 ハ
20
誘導性リアクタンスは XL=ωL=500×8×10^-3=4Ω である。RL直列回路のインピーダンスは Z=√(R^2+XL^2)=√(3^2+4^2)=5Ω となる。したがって電流は I=100/5=20A である。
