第一種電気工事士 (学科) 2025年度 下期 問7
7 / 50

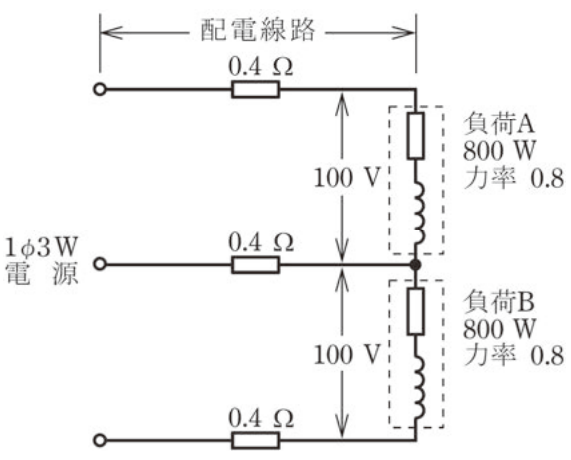

図のような単相3線式配電線路において,負荷A,負荷Bともに消費電力800 W,力率0.8(遅れ)である。負荷電圧がともに100 Vであるとき,この配電線路の電力損失[W]は。ただし,電線1線当たりの抵抗は0.4 Ωとし,配電線路のリアクタンスは無視する。
正解と解説
表示する
正解 ハ
80
各負荷の電流は I=800/(100×0.8)=10A である。負荷A、Bが等しいため単相3線式は平衡し、中性線には電流が流れない。したがって電力損失は外側2線分だけで 2×10^2×0.4=80W となる。
