第一種電気工事士 (学科) 2025年度 下期 問8
8 / 50

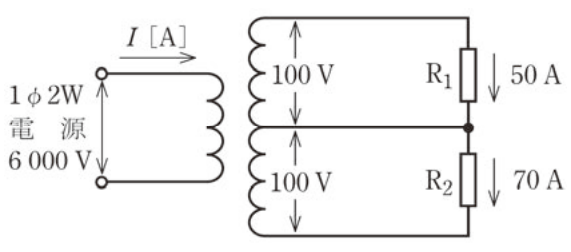

図のような配電線路において,抵抗負荷R1に50 A,抵抗負荷R2には70 Aの電流が流れている。変圧器の一次側に流れる電流I [A]の値は。ただし,変圧器と配電線路の損失及び変圧器の励磁電流は無視するものとする。
正解と解説
表示する
正解 ロ
2
二次側は100/100Vの単相3線式で、抵抗負荷R1に50A、R2に70Aが流れているから、二次側の電力は 100×50+100×70=12000W である。変圧器と線路の損失および励磁電流は無視できるので、一次側の電力も12000Wとなる。一次電圧が6000Vであるから I=12000/6000=2A である。
