第一種電気工事士 (学科) 2025年度 下期 問9
9 / 50

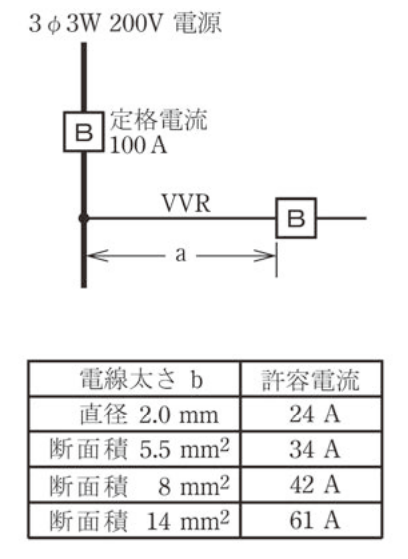

図のような,低圧屋内幹線からの分岐回路において,分岐点から配線用遮断器までの分岐回路を600Vビニル絶縁ビニルシースケーブル丸形(VVR)で配線する。この電線の長さaと太さbの組合せとして,不適切なものは。ただし,幹線を保護する配線用遮断器の定格電流は100Aとし,VVRの太さと許容電流は表のとおりとする。
正解と解説
表示する
正解 ロ
a : 5 mb : 5.5 mm²
電気設備技術基準の解釈第149条により、分岐点から過電流遮断器までの長さが3m以下なら電線の太さに制限はなく、3mを超え8m以下なら幹線の過電流遮断器定格の35%以上、8mを超えるなら55%以上の許容電流が必要である。幹線の遮断器が100Aなので基準は35Aと55Aとなる。ロは長さ5mで5.5mm2の許容電流が34Aと35Aに満たないため不適切であり、イ(3m以下)、ハ(42A≧35A)、ニ(61A≧55A)はいずれも適合する。
