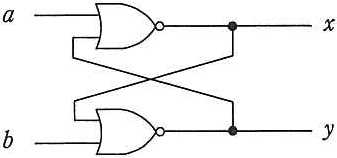

図の回路において出力が:=0,y=1である状態から、=1,リ=0に変える入力α及
びもの組合せはどれか。
a
ーy
正解と解説
正解 イ
4=0, 6=1
図の論理回路で出力x=0,y=1の状態からx=1,y=0へ変えるには、フリップフロップ的な回路の入力a,bに適切な組合せを与える必要がある。回路の真理値表をたどると、a=0,b=1を入力したときに目的の状態遷移が起こるため、これが正解。
