データベーススペシャリスト 2016年 春期 問6

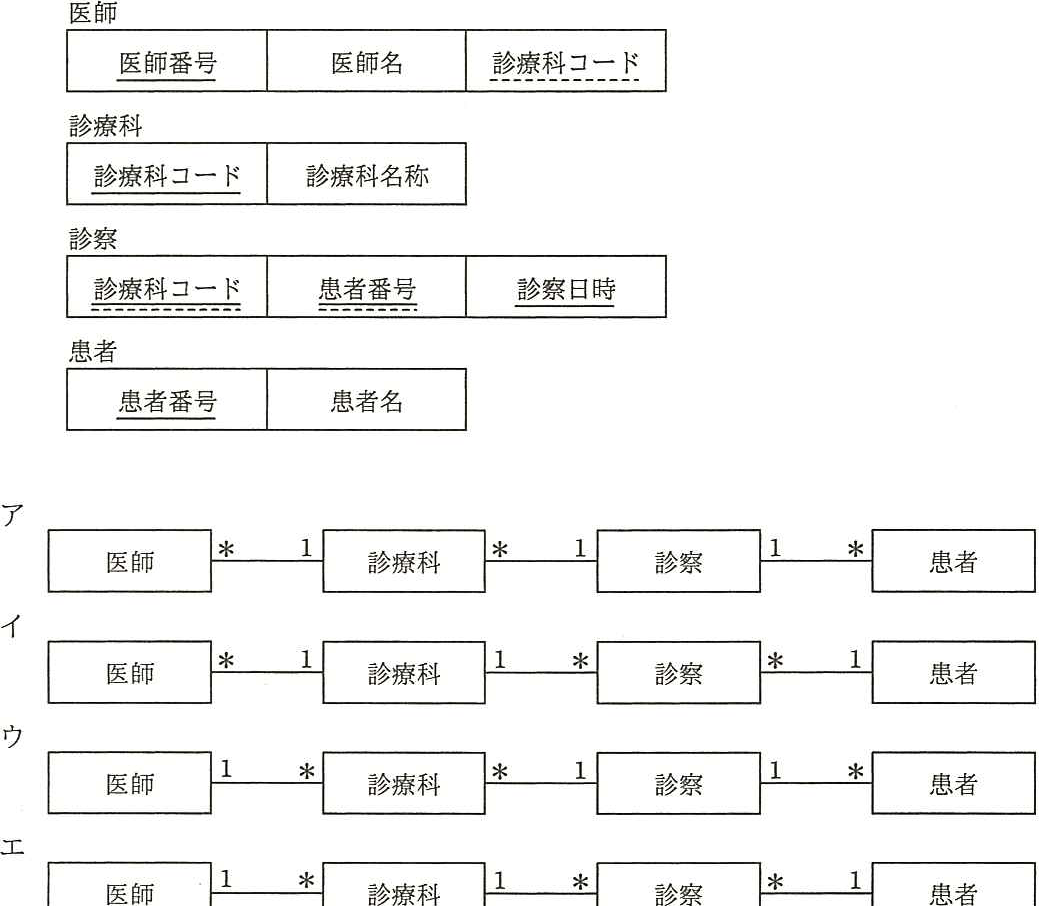

四つの表の関係を表す E-R図として、適切なものはどれか。ここで、1*は1 対多の関連を表し,実線の下線は主キーを、破線の下線は外部キーを表す。 医師 医師番号 医師名 診療科コード 診療科 診療科コード 診療科名称 診察 診療科コード 熱者番是 診察日時 患者 患者番号 患者名

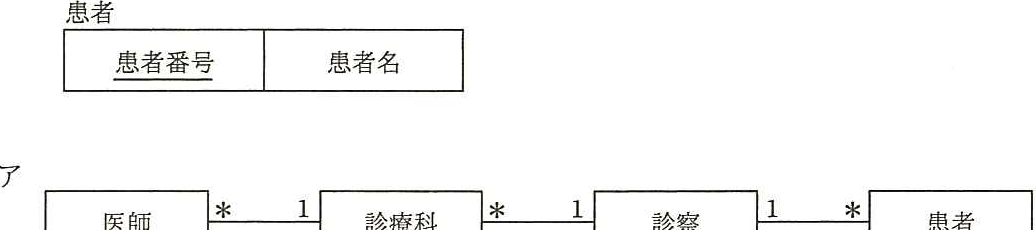

ア

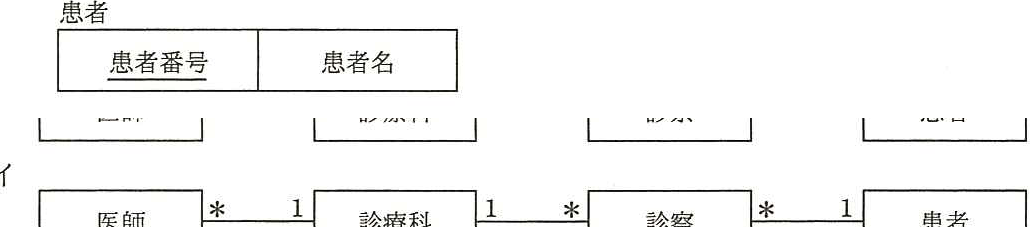

イ

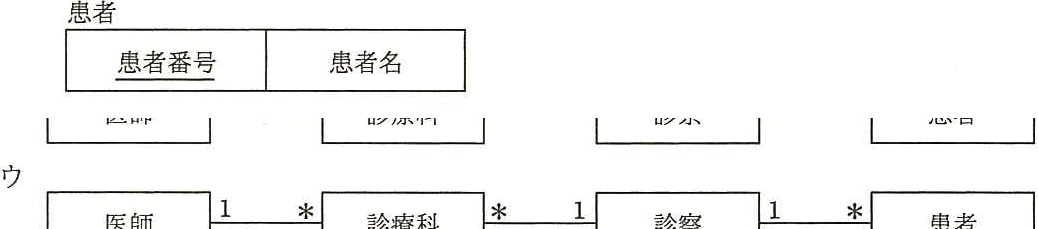

ウ

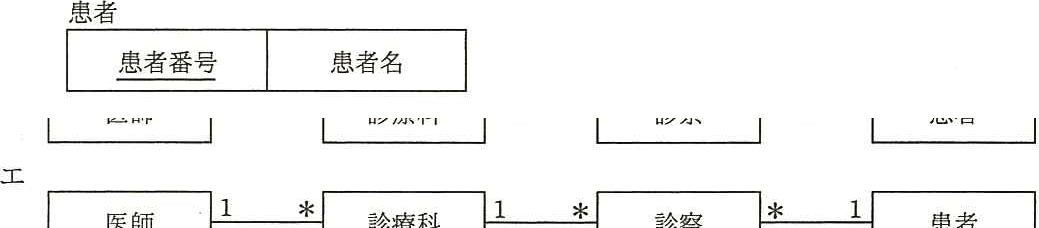

エ

正解と解説

表示する

正解 イ

E-R図では、医師と診療科、診療科と診察、患者と診察の1対多関連を正しく向き付ける必要がある。診療科が医師と診察の『1』側、患者が診察の『1』側となる関連が正しい(選択肢1の向き)。
