データベーススペシャリスト 2016年 春期 問1
1 / 25

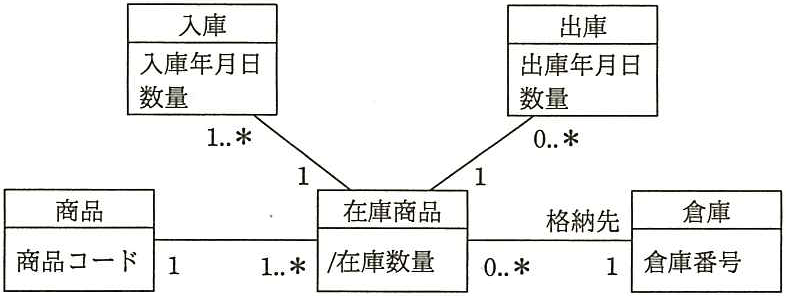

UMLを用いて表した商品と倉庫のデータモデルに関する記述のうち、適切なもの はどれか。ここで、商品の倉庫間の移動はないものとする。 入庫 出庫 入庫年月日 出庫年月日 数量 数量 1.* 0.* レ 商品 在庫商品 倉庫 格納先 商品コード /在庫数量 0..* 倉庫番号 1..*
正解と解説
表示する
正解 ア
1種類の商品を二つの倉庫に初めて入庫すると、“在庫商品”データが 2件追加 される。
UMLの多重度から、商品を初めて2つの倉庫に入庫すると倉庫ごとに『在庫商品』が生成されデータが2件追加される、という解釈が適切。多重度の読み取りにより他の選択肢は成立しない(図の多重度で判断)。
