エンベデッドシステムスペシャリスト 2012年 春期 問5

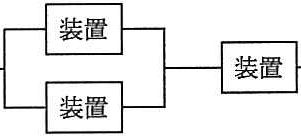

図のように 3個の装置を並列と直列に組み合わせて構成したシステムがある。装置 単体の稼働率と,システムの稼働率の関係を示したグラフはどれか。ここで、3個の 装置の稼働率は、全て等しいものとする。 装置 装置 装置

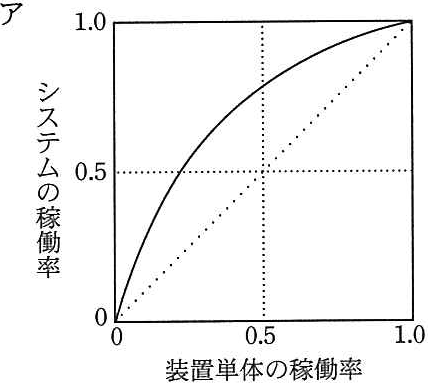

ア

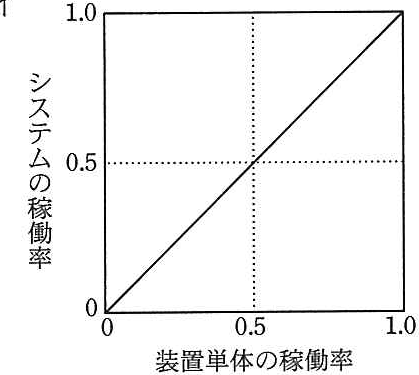

イ

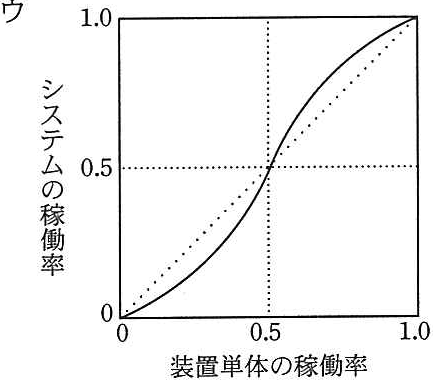

ウ

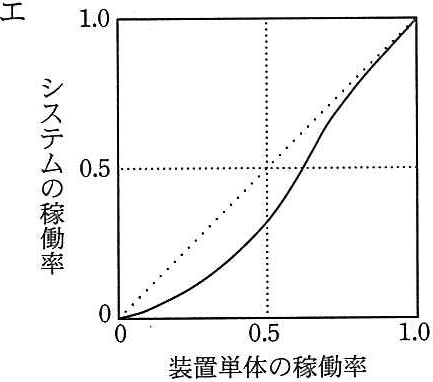

エ

正解と解説

表示する

正解 エ

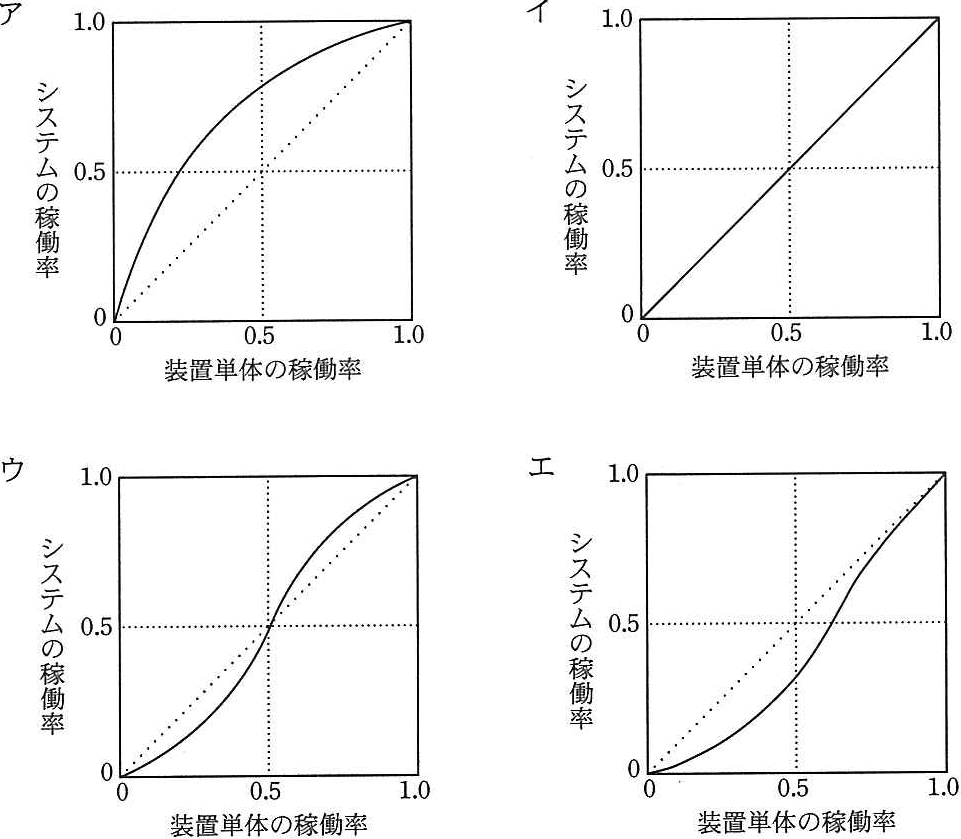

解答の図

2個並列の部分と1個直列を組み合わせた構成の稼働率は、並列部(1−(1−r)²)と直列の装置rの積になります。この特性を表すグラフが正解です。
