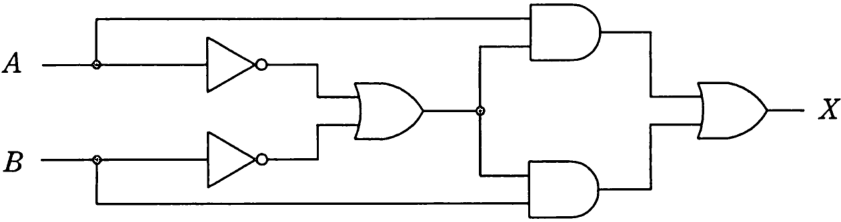

図に示すディジタル回路と等価な論理式はどれか。ここで、論理式中の・は論理積,
+は論理和,又はXの否定を表す。
No
-X
Va
B ー
正解と解説
正解 ウ
メ=A・B+A・B
与えられたディジタル回路の各入力に対する出力の真理値表を求め、それと同じ論理を表す論理式が等価となります。回路をたどって出力Xを入力A,Bの論理積・論理和・否定で表した式を選びます。
