基本情報技術者 2010年 秋期 問25
25 / 80

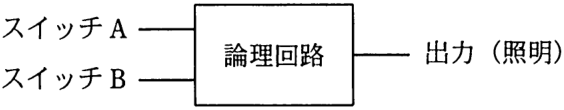

次の条件を満足する論理回路はどれか。 〔条件〕 階段の上下にあるスイッチA又はBで、一つの照明を点灯・消灯する。すなわち、 一方のスイッチの状態にかかわらず、他方のスイッチで照明を点灯・消灯できる。 スイッチA - 出力(照明) 論理回路 スイッチB
正解と解説
表示する
正解 エ
XOR
階段の上下いずれのスイッチでも、他方の状態に関係なく照明を点灯・消灯できる回路は、2入力の一致/不一致で出力が変わるXOR(排他的論理和)です。片方のスイッチを切り替えるたびに出力が反転するため、条件を満たします。
