電験三種 電力 2025年度 上期 問15(a)
15 / 20

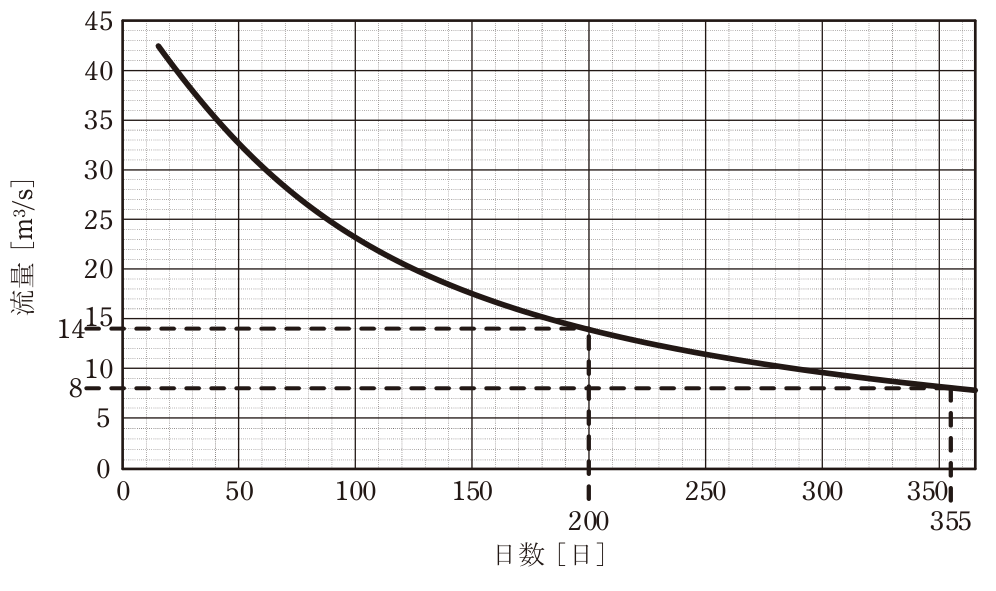

図の流況曲線を持つ河川の全流量を使用できる調整池式水力発電所において,発電所の使用流量[m³/s]と調整池の有効貯水容量[m³]について,次の(a)及び(b)の問に答えよ。図 流況曲線 (a) 1日単位の調整運転を行う場合,上記流況曲線の渇水量8m³/sにおいて,1日に6時間の運転を可能とする最大の使用流量[m³/s]と,当該時間外に調整池に流入する貯水量[m³]の組合せとして,最も近いものを次の(1)~(5)のうちから一つ選べ。ここで,当該6時間の最大使用流量での運転以外の時間は,水車・発電機を停止して調整池に河川の全流量を貯水するものとする。最大使用流量[m³/s] 貯水量[m³]
正解と解説
表示する
正解 5
32.0 518400
図の流況曲線から渇水量は355日の値で8m3/sと読み取れる。渇水量が1日中流入するとして1日の総流入量は 8×24×3600=691200m3 であり、これを6時間ですべて使い切るときの使用流量は 691200/(6×3600)=32.0m3/s となる。運転しない18時間に貯水される量は 8×18×3600=518400m3 である。
