B問題
上期
電験三種 電力 2025年度 上期 問15(b)
16 / 20

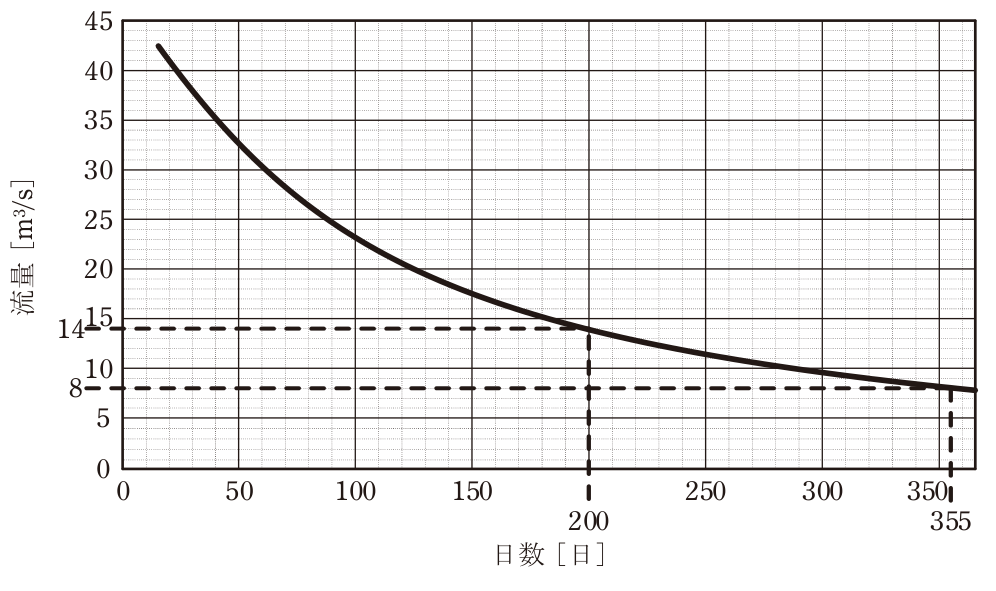

図の流況曲線を持つ河川の全流量を使用できる調整池式水力発電所において,発電所の使用流量[m³/s]と調整池の有効貯水容量[m³]について,次の(a)及び(b)の問に答えよ。図 流況曲線 (b) 上記流況曲線で200日以上発生する流量において,小問(a)の最大使用流量で1日8時間の運転を可能とするための有効貯水容量[m³]として,最も小さいものを次の(1)~(5)のうちから一つ選べ。
正解と解説
表示する
正解 5
520000
流況曲線で200日以上発生する流量は図から14m3/sと読み取れる。小問(a)の最大使用流量32.0m3/sで8時間運転すると使用水量は 32.0×8×3600=921600m3 であり、そのうち運転中に流入する分は 14×8×3600=403200m3 である。不足分 921600-403200=518400m3 を貯水しておく必要があるので、これを満たす最小の選択肢は520000m3 である。
