電験三種 法規 2022年度 上期 問13(a)
15 / 16
有効落差80mの調整池式水力発電所がある。調整池に取水する自然流量は10m³/s一定であるとし,図のように1日のうち12時間は発電せずに自然流量の全量を貯水する。残り12時間のうち2時間は自然流量と同じ10m³/sの使用水量で発電を行い,他の10時間は自然流量より多いQp[m³/s]の使用水量で発電して貯水分全量を使い切るものとする。このとき,次の(a)及び(b)の問に答えよ。0 8 20 24[時] (a) 運用に最低限必要な有効貯水量の値[m³]として,最も近いものを次の(1)~(5)のうちから一つ選べ。
正解と解説
表示する
正解 3
432×10³

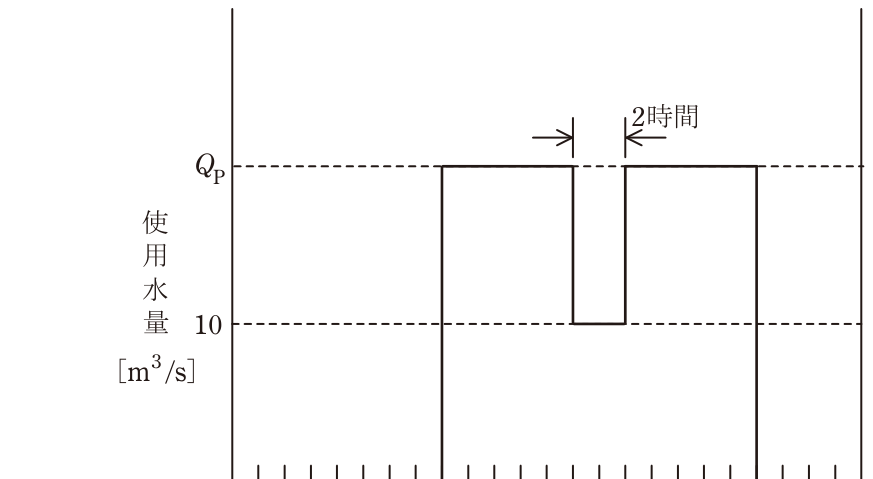

図は1日の使用水量の変化を示しており、発電しない時間帯は使用水量が0、その後Q_Pで発電する時間帯の間に2時間だけ10m³/sに落ちる運用となっています。必要な有効貯水量は、発電を停止して自然流量の全量を貯め込む12時間分に相当します。したがって V=10×12×3600=432×10³m³ となります。なお使用水量が10m³/sの2時間は流入と使用が釣り合うため貯水量は増減しません。
