第一種電気工事士 (学科) 2025年度 下期 問16
16 / 50

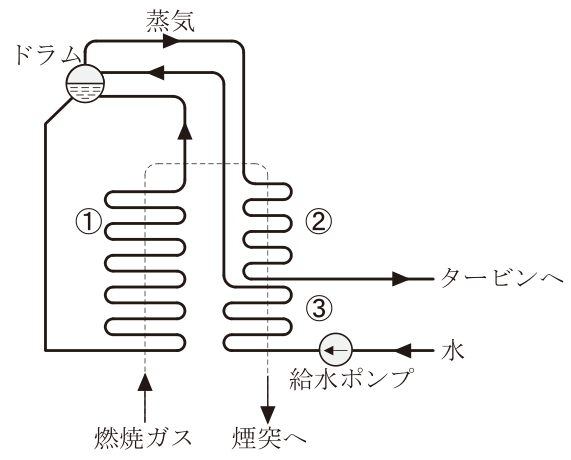

図は,ボイラの水の循環方式のうち,自然循環ボイラの構成図である。図中の①,②及び③の組合せとして,正しいものは。
正解と解説
表示する
正解 ニ
①蒸発管 ②過熱器 ③節炭器
自然循環ボイラでは、ドラムから下降管を通った水が火炉側の①で加熱されて気水混合物となりドラムへ戻るので、①は蒸発管である。ドラムから出た飽和蒸気を燃焼ガスで加熱してタービンへ送る②は過熱器である。給水ポンプからの水を煙道の低温部で予熱してドラムへ送る③は節炭器である。
