第二種電気工事士 (学科) 2024年度 上期 問19
19 / 50
低圧屋内配線工事で,600Vビニル絶縁電線(軟銅線)をリングスリーブ用圧着工具とリングスリーブE形を用いて終端接続を行った。接続する電線に適合するリングスリーブの種類と圧着マーク(刻印)の組合せで,a~dのうちから不適切なものを全て選んだ組合せとして,正しいものは。
正解と解説
表示する
正解 ロ
b,c

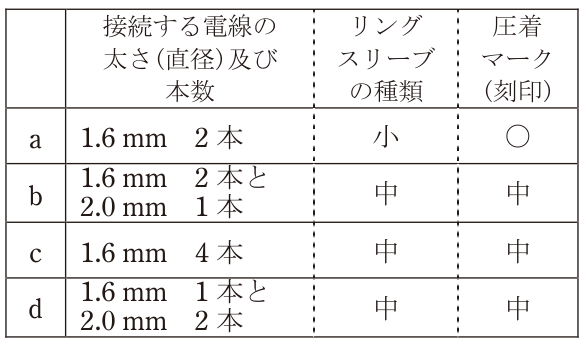

図の表のうち、a(1.6 mm 2本)は小スリーブに○刻印、d(1.6 mm 1本と2.0 mm 2本)は中スリーブに中刻印でいずれも適切である。b(1.6 mm 2本と2.0 mm 1本)とc(1.6 mm 4本)は、どちらも小スリーブに「小」の刻印とすべきものであり、中スリーブ・中刻印としているので不適切である。したがってb、cの組合せとなる。
