第二種電気工事士 (学科) 2024年度 上期 問9
9 / 50

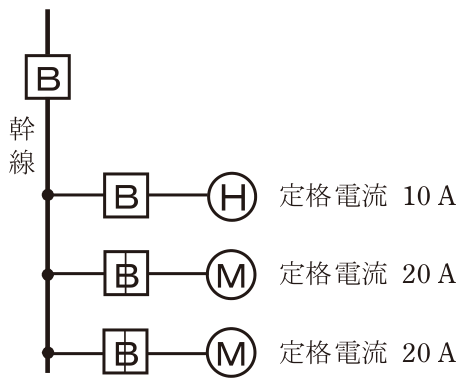

図のような電熱器H 1台と電動機M 2台が接続された単相2線式の低圧屋内幹線がある。この幹線の太さを決定する根拠となる電流IW[A]と幹線に施設しなければならない過電流遮断器の定格電流を決定する根拠となる電流IB[A]の組合せとして,適切なものは。ただし,需要率は100 %とする。
正解と解説
表示する
正解 ハ
IW 60IB 130
電動機の定格電流の合計は I_M=20+20=40 A、電熱器は I_H=10 A である。I_M>I_H で I_M≦50 A だから、幹線の太さを決める電流は I_W≧1.25 I_M+I_H=1.25×40+10=60 A となる。過電流遮断器は I_B≦3I_M+I_H=130 A と I_B≦2.5I_W=150 A のうち小さい方をとるので130 Aである。
