第二種電気工事士 (学科) 2024年度 上期 問6
6 / 50

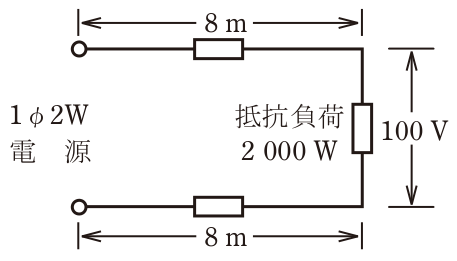

図のように,電線のこう長8 mの配線により,消費電力2 000 Wの抵抗負荷に電力を供給した結果,負荷の両端の電圧は100 Vであった。配線における電圧降下[V]は。ただし,電線の電気抵抗は長さ1 000 m当たり3.2 Ωとする。
正解と解説
表示する
正解 イ
1
負荷電流は I=2000/100=20 A である。図よりこう長は8 mで、往復2線分の抵抗は 2×8×3.2/1000=0.0512 Ω となる。したがって配線の電圧降下は v=20×0.0512≒1 V である。
