第二種電気工事士 (学科) 2024年度 下期 問41

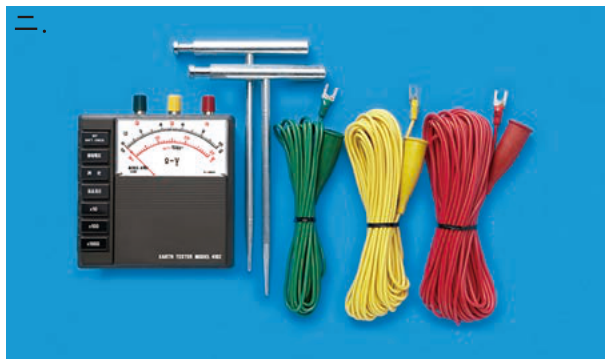

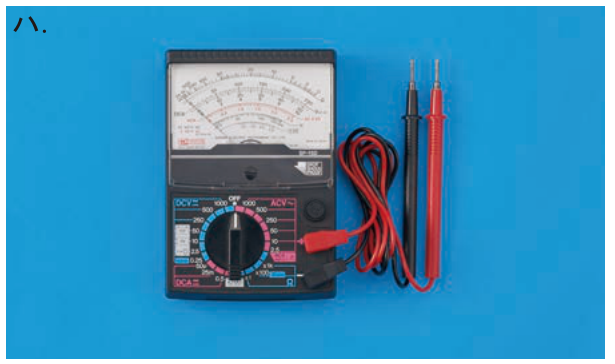

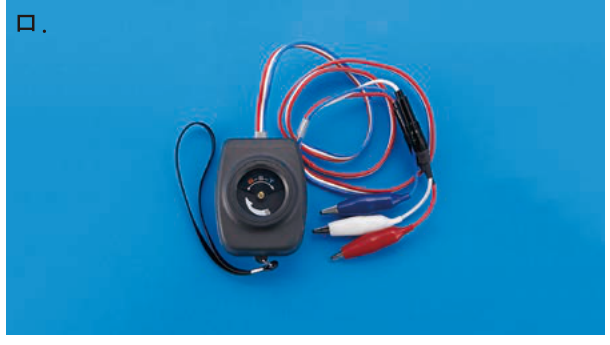

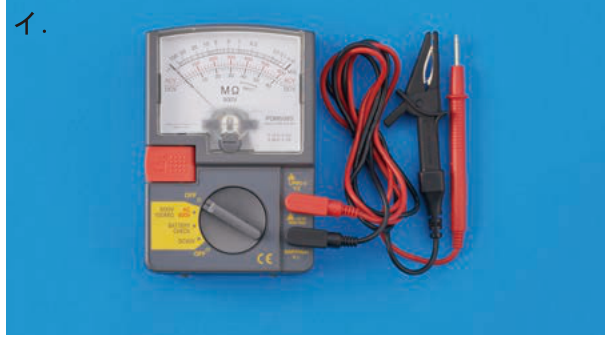

⑪はルームエアコン室外ユニットの外箱に施した接地を示しており、その接地抵抗を測るには接地抵抗計（アーステスタ）を用いる。ニはΩ目盛の計器に補助接地棒2本と緑・黄・赤の3本の測定コードが付属しており、接地抵抗計であることが分かる。イはMΩ目盛の絶縁抵抗計、ハはACV・DCV・DCAの切換えがある回路計（テスタ）、ロは3本のクリップを結線して回転方向を示す検相器で、いずれも接地抵抗の測定には使えない。
