第二種電気工事士 (学科) 2024年度 下期 問49

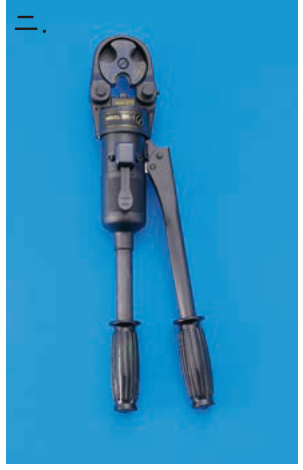

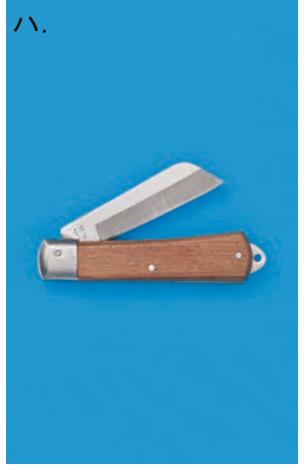

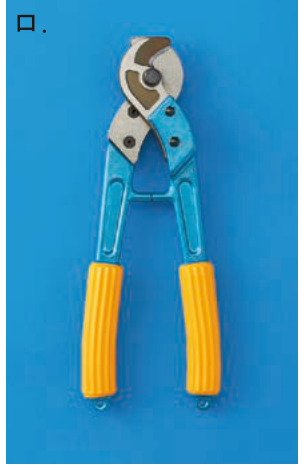

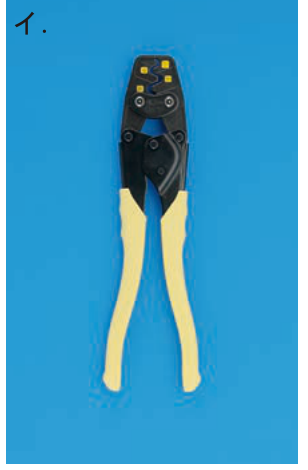

⑲のジョイントボックスは、ねじなし電線管E31に収めたIV14mm²×3と他方の配線の心線とを接続する箇所で、14mm²という太い電線相互の接続になる。太い電線ではロのケーブルカッタで切断し、ハの電工ナイフで絶縁被覆をはぎ取り、ニの手動油圧式圧着器で圧着スリーブを圧着する。イは柄が黄色のリングスリーブ用圧着ペンチで、細い電線をリングスリーブ（小・中・大）で接続するための工具だから、この箇所の接続には使用されない。
