第二種電気工事士 (学科) 2024年度 下期 問43
43 / 50

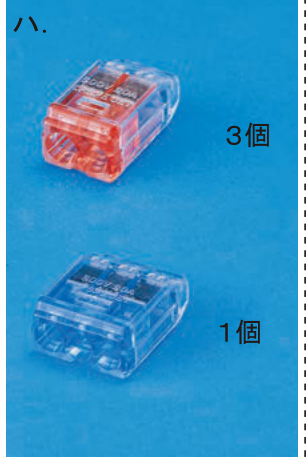

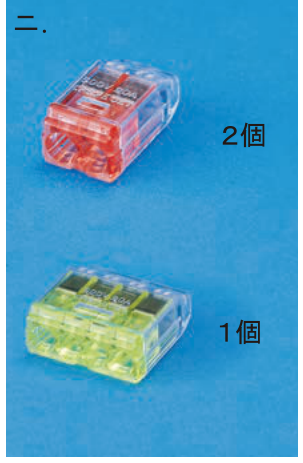

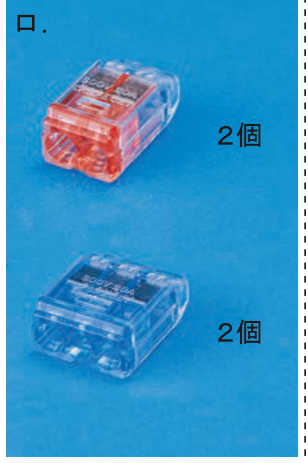

⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合,使用する差込形コネクタの種類と最少個数の組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とする。
正解と解説
表示する

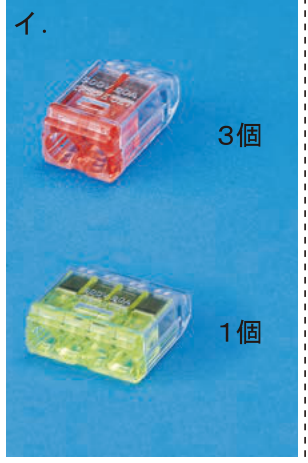

正解 イ
⑬のVVF用ジョイントボックスには、L-2からの電源2本、点滅器ボックスへの4本、イの照明への2本、ロの照明への2本の計10本の心線が集まる。接続箇所は、接地側電線が電源・階段灯用・イ用・ロ用の4本で1箇所、非接地側電線が2本で1箇所、イの帰り線が2本で1箇所、ロの帰り線が2本で1箇所となる。よって2本用の差込形コネクタ3個と4本用1個の組合せとなる。
