第二種電気工事士 (学科) 2024年度 下期 問45

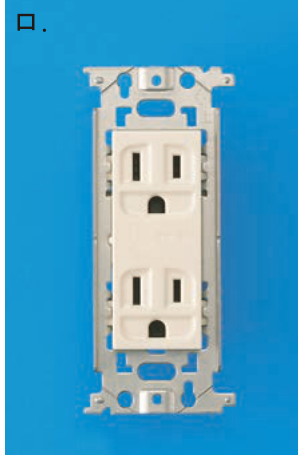

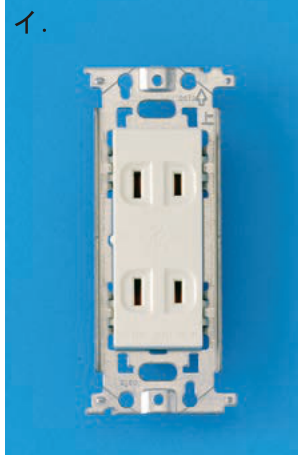

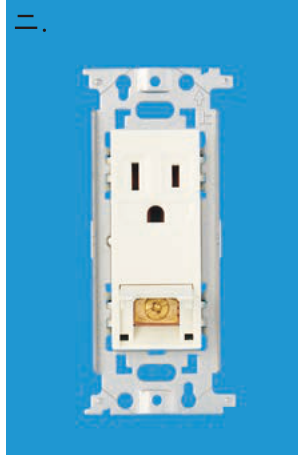

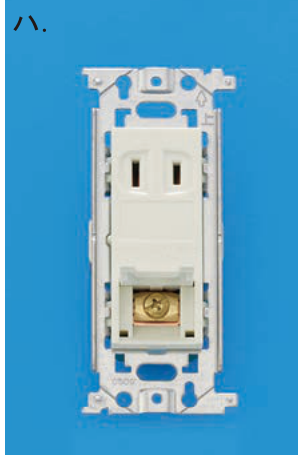

⑮の図記号は半円を塗った壁付コンセントに「ET」を傍記したもので、接地端子付きの1口コンセントを表す（図でも接地線が引き出されている）。ハは刃受けが1口で、その下にねじ式の接地端子を備えており、この図記号に一致する。ニは丸い接地極も持つ接地極付接地端子付コンセント、イは接地極のない2口、ロは接地極付の2口コンセントで、いずれも図記号と合わない。
