第二種電気工事士 (学科) 2024年度 下期 問46

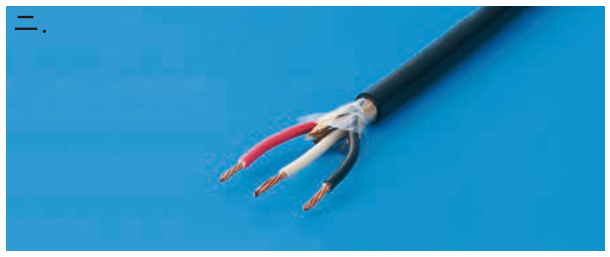

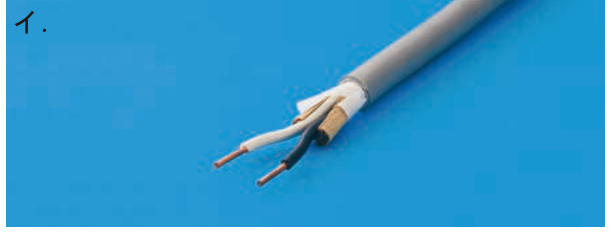

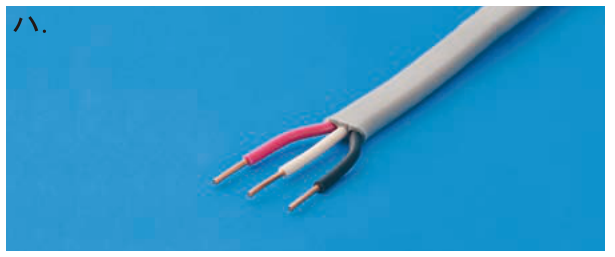

⑯は1階階段部の天井にある立上りで、階段灯ハの回路を2階へ立ち上げる部分である。階段灯ハは1階と2階の2個の3路スイッチで点滅させるので、この部分には2階の3路スイッチの1・3端子へ渡る2本と、灯具へ送る接地側電線1本の計3本が必要になる。注意書きで屋内の電灯回路はVVFを用いると指定されているため、ハの3心（赤・白・黒）のVVF平形が該当する。イは丸形のVVR、ロは2心で心線数が不足、ニは3心だが黒色シースのCVケーブルである。
