第二種電気工事士 (学科) 2024年度 下期 問50

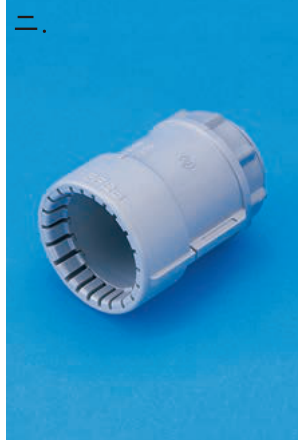

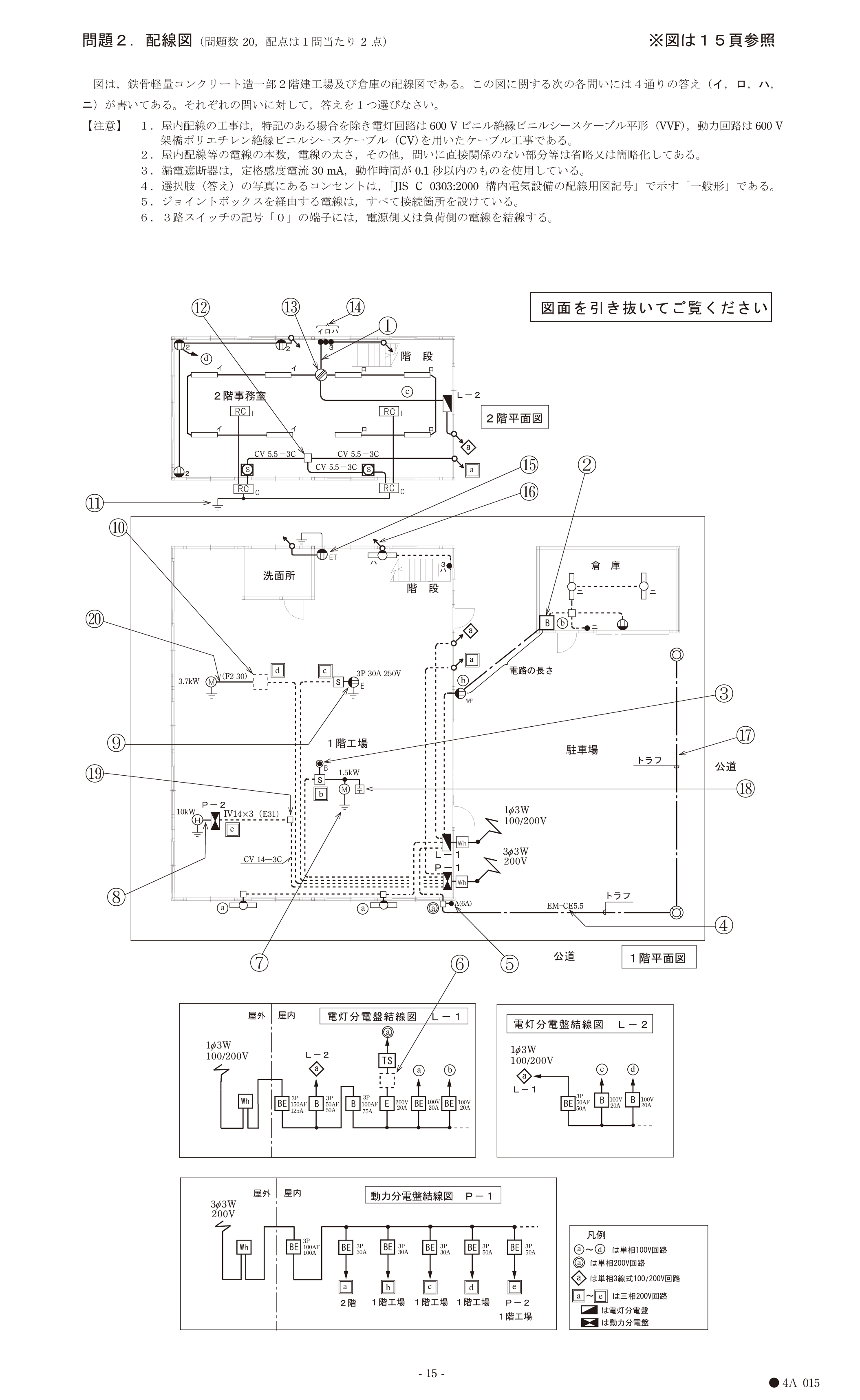

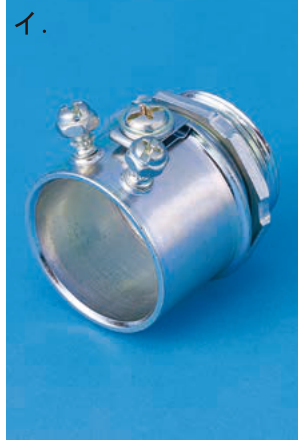

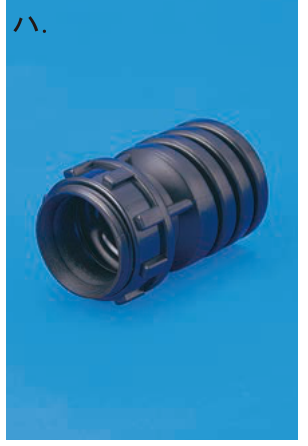

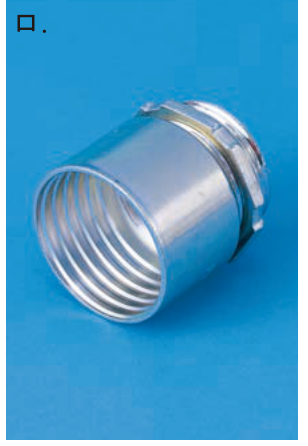

⑳の「F2」は2種金属製可とう電線管（プリカチューブ）を表し、30はその管の太さを示す。この可とう電線管を電動機の端子箱に接続するには専用のボックスコネクタが必要で、ロの内面にらせん状のねじ山をもつ金属製ストレートボックスコネクタが該当する。イはねじなし電線管用のボックスコネクタ、ハとニは合成樹脂製可とう電線管用のコネクタで、2種金属製可とう電線管には使えない。
