第二種電気工事士 (学科) 2025年度 上期 問48
48 / 50

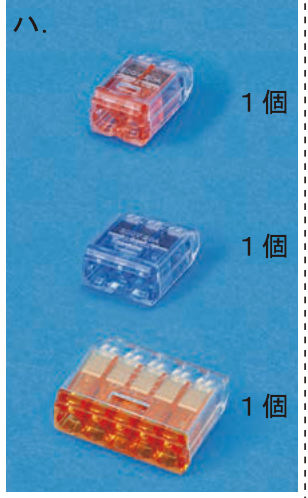

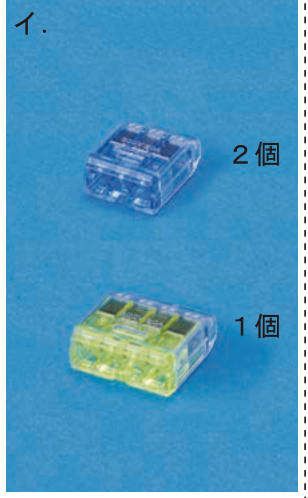

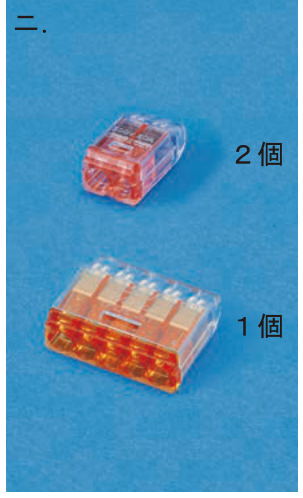

⑱で示すボックス内の接続をすべて差込形コネクタとする場合,使用する差込形コネクタの種類と最少個数の組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とする。
正解と解説
表示する

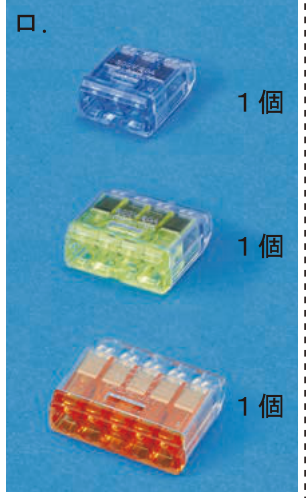

正解 ロ
図の(18)のジョイントボックスには6本のケーブルが集まり、接地側電線(白)を5本、点滅器からの戻り線を3本、非接地側電線(黒)を2本まとめて接続する。差込形コネクタは接続する電線の本数に応じた極数のものを選ぶため、5本用・3本用・2本用が各1個必要となる。したがって2本用1個、3本用1個、5本用1個の組合せが正しい。
