第二種電気工事士 (学科) 2025年度 上期 問43

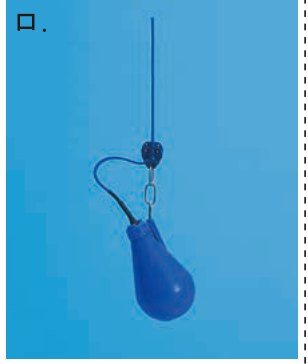

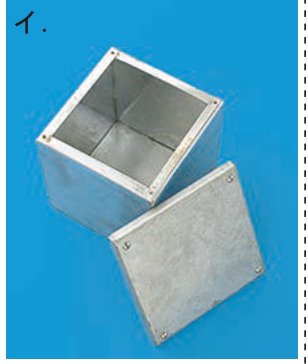

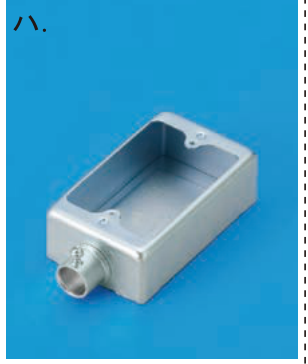

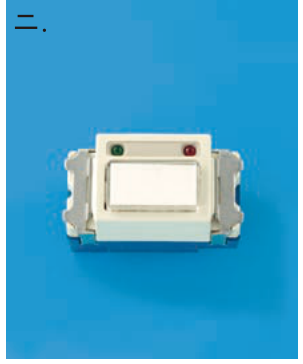

図の(13)の地下1階ポンプ室には、湧水ポンプ用のフロートレススイッチ電極、汚水ポンプ用のフロートスイッチ、金属製のプルボックスや露出スイッチボックスなどが施設されている。写真ニは緑と赤の押しボタンを備えた電磁開閉器用押しボタンであるが、この図記号(黒丸に傍記BL)はポンプ室ではなく受水槽室側に示されており、ポンプ室内では使用されていない。
