第二種電気工事士 (学科) 2025年度 上期 問42
42 / 50

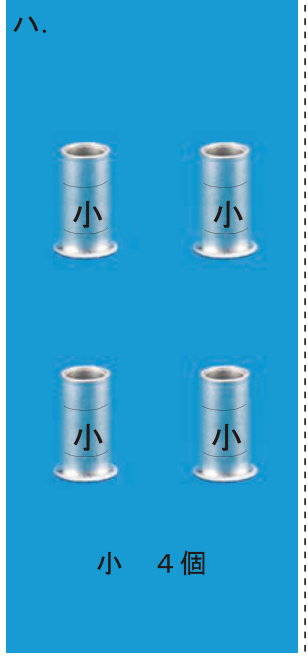

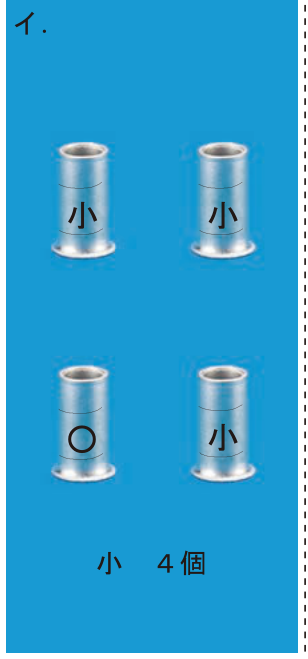

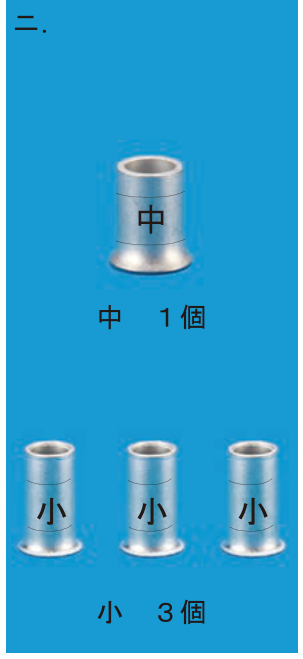

⑫で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類,個数及び圧着接続後の刻印との組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とし,写真に示すリングスリーブ中央の〇,小,中は刻印を表す。また,地下1階へ至る配線の電線本数(心線数)は最少とする。
正解と解説
表示する

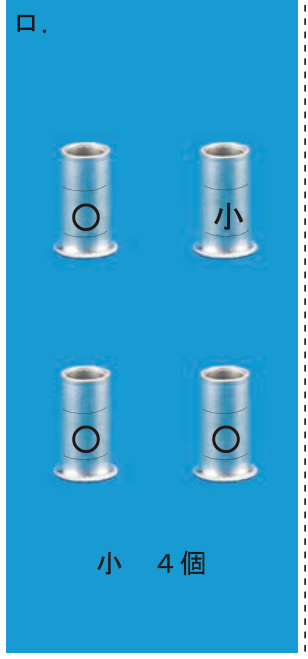

正解 ロ
図の(12)のボックス内では電線の接続が4か所生じ、電線はすべてVVF1.6mmであるからリングスリーブはいずれも小サイズとなる。リングスリーブの圧着刻印は1.6mm2本の接続が「○」、1.6mm3〜4本の接続が「小」であり、このボックスでは2本接続が3か所、3本以上の接続が1か所となる。したがって小スリーブ4個で、刻印が○のもの3個と小のもの1個の組合せが正しい。
