第二種電気工事士 (学科) 2025年度 上期 問41
41 / 50
⑪で示す図記号の機器は。
正解と解説
表示する
正解 ロ

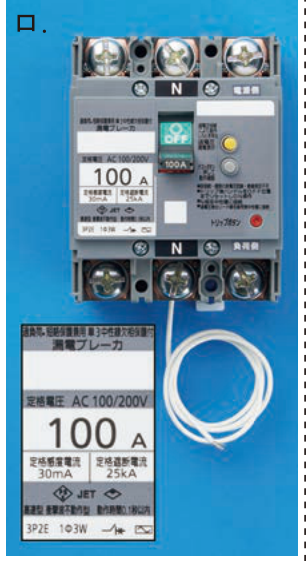

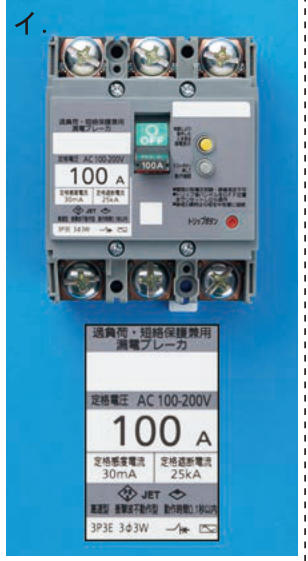

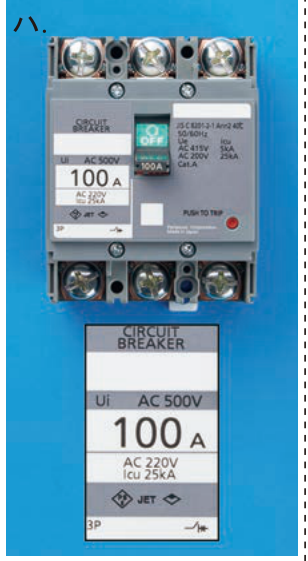

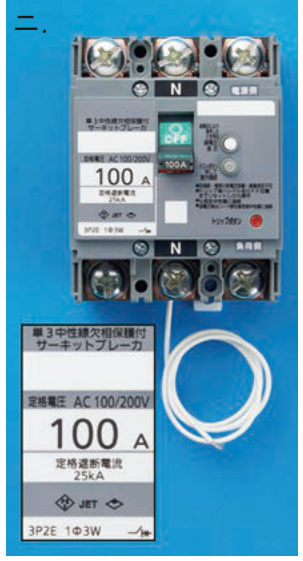

図の(11)は電灯分電盤L-1の主開閉器で、図記号はBE、定格は3P100A、傍記に「欠相保護付」とあり、単相3線式100/200V回路に使用される。写真ロは定格電圧AC100/200V、3P2E、1φ3W、定格感度電流30mAの「単3中性線欠相保護付漏電ブレーカ」であり、これに一致する。イは三相3線用(3P3E、3φ3W)で欠相保護がなく、ハとニはBE(漏電遮断器)ではなく配線用遮断器(サーキットブレーカ)であるため該当しない。
