第二種電気工事士 (学科) 2025年度 上期 問50
50 / 50

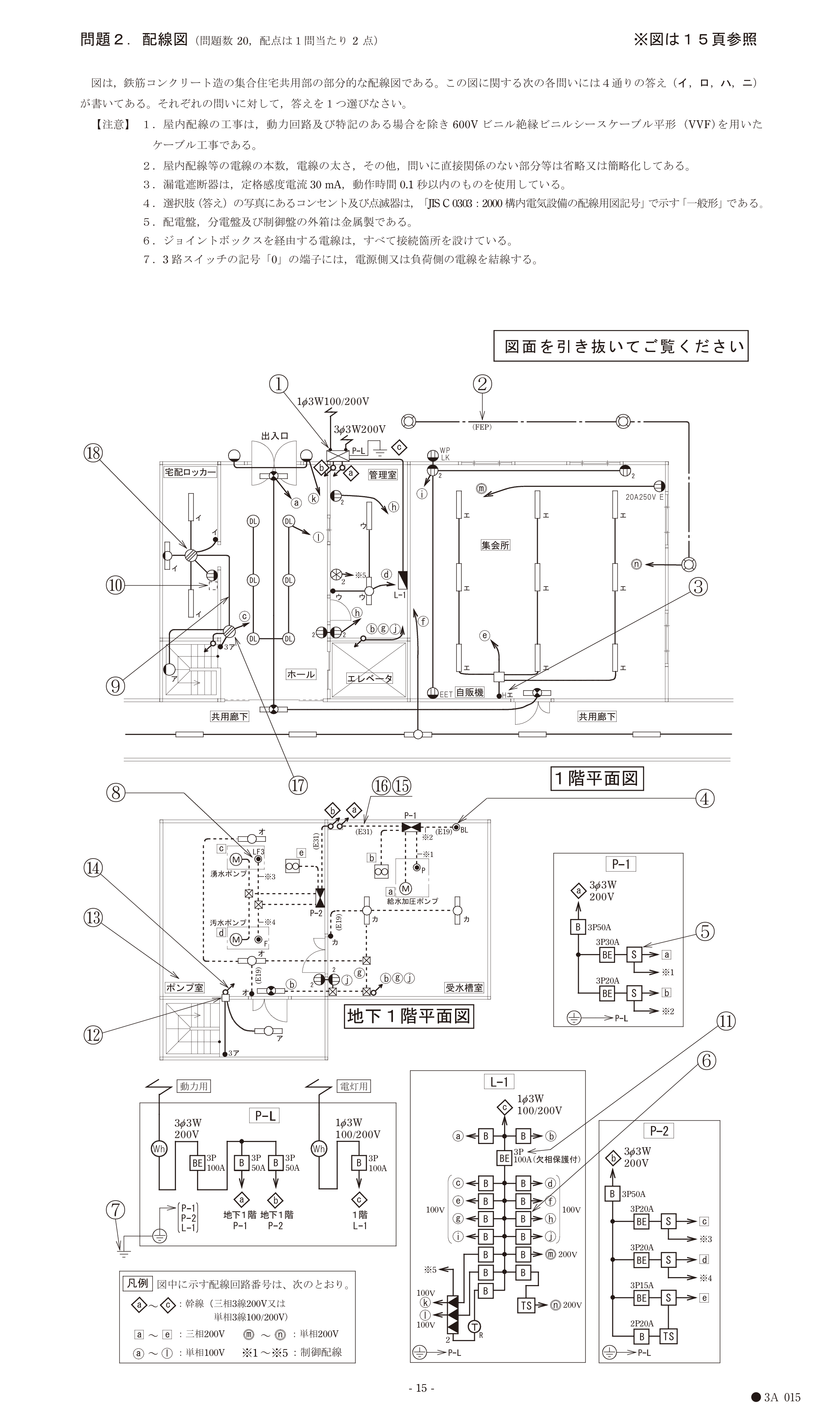

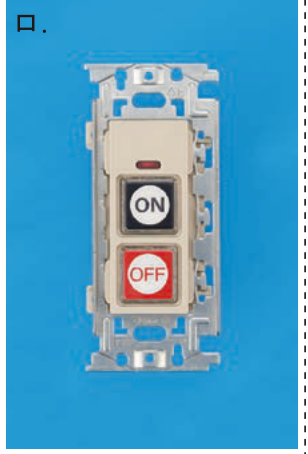

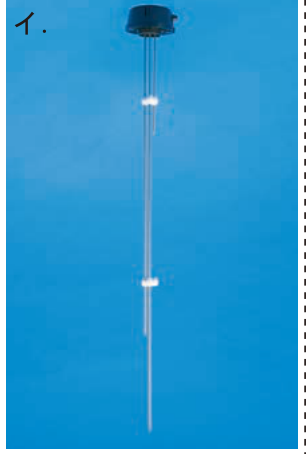

この配線図の図記号から,この工事で使用されていないスイッチは。ただし,写真下の図は,接点の構成を示す。
正解と解説
表示する
正解 ハ

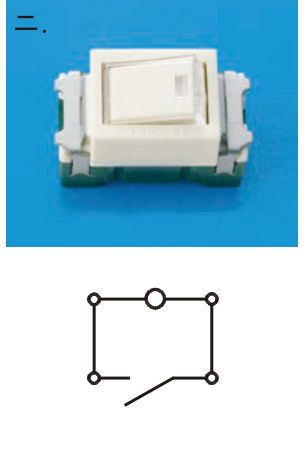

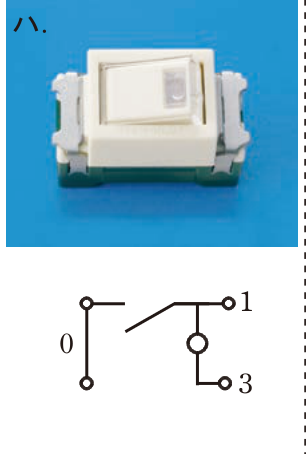

写真ハは接点構成が0-1-3の3路スイッチで、1と3の間に表示灯が入っており、位置表示灯を内蔵した3路スイッチである。配線図中の3路スイッチは傍記「3」のみで表示灯の傍記Hがなく、位置表示灯付のものは使われていない。なお写真ニは単極スイッチの接点に並列にランプが入った位置表示灯内蔵点滅器で、配線図の黒丸に傍記Hの箇所に使用されている。
