第二種電気工事士 (学科) 2025年度 上期 問47
47 / 50

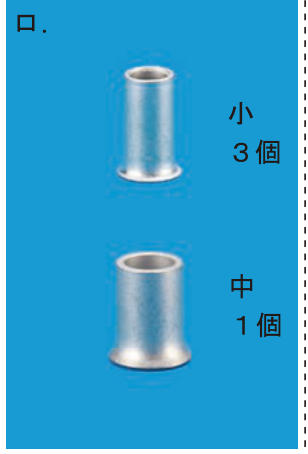

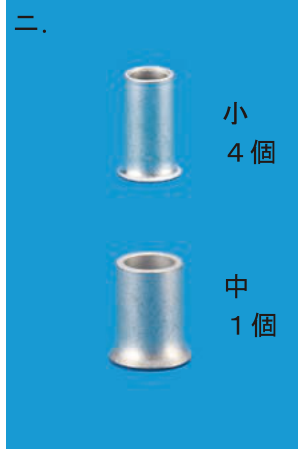

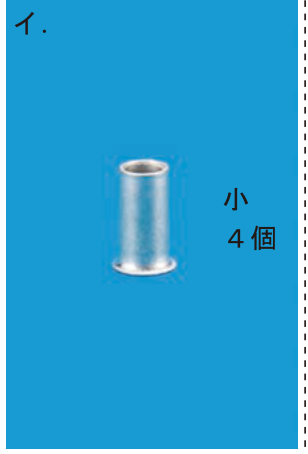

⑰で示すボックス内の接続をすべて圧着接続とする場合,使用するリングスリーブの種類と最少個数の組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とし,地下1階へ至る配線の電線本数(心線数)は最少とする。
正解と解説
表示する

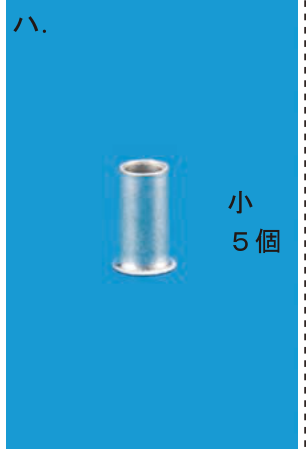

正解 ハ
