ITパスポート 2020年 問11
11 / 100

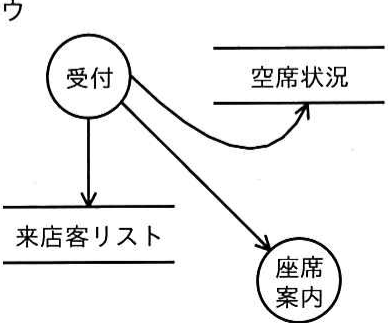

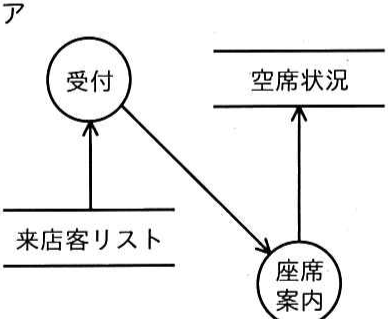

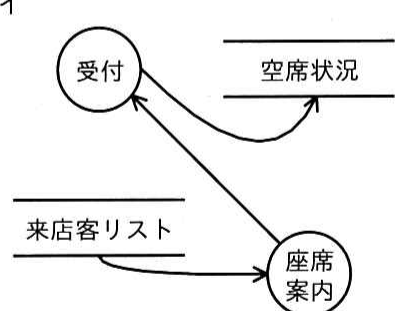

あるレストランでは, 受付時に来店した客の名前を来店客リストに記入し, 座席 案内時に来店客リストと空席状況の両方を参照している。この一連の業務を DFD で 表現したものとして, 最も適切なかものはどれか。
正解と解説
表示する

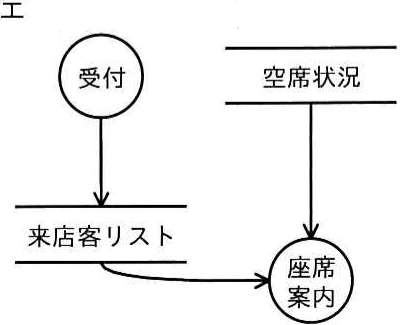

正解 エ
来店客リスト

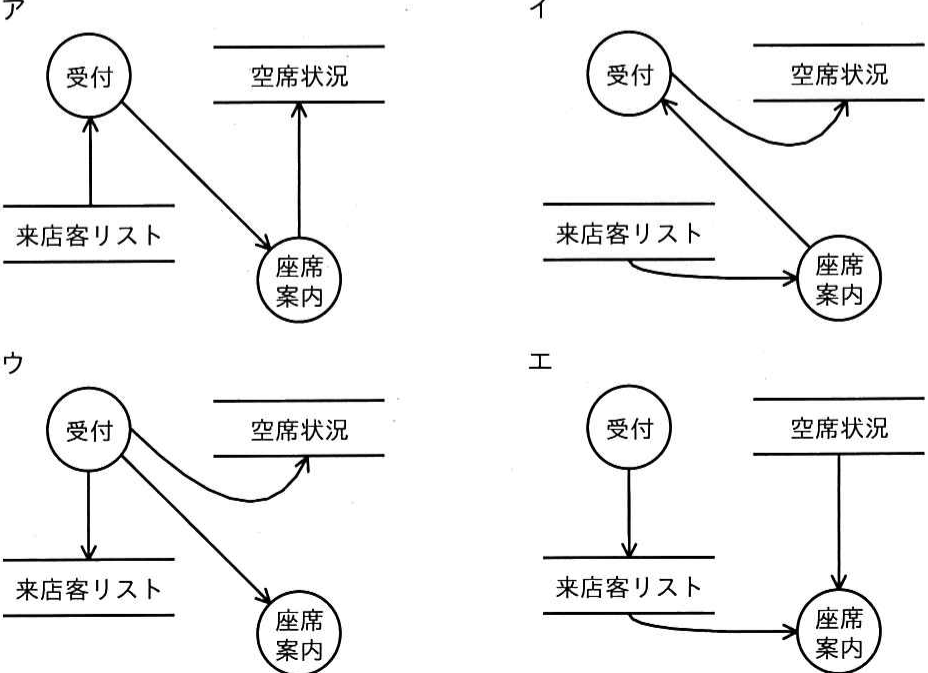

解答の図
来店客リストへの記入(書込み)と、座席案内時の来店客リスト・空席状況の参照(読取り)を、データストア・プロセス・データフローで正しく表したDFDが正解(エ)。矢印の向き(記入=書込みの流れ、参照=読取りの流れ)が業務と一致するものを選ぶ。
