電験三種 法規 2024年度 上期 問10
10 / 16

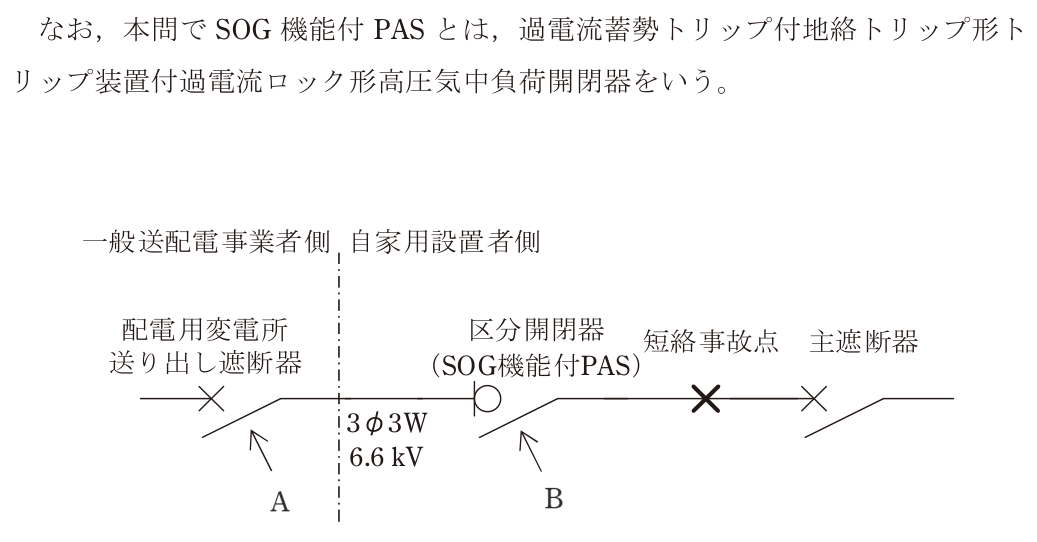

図はある配電用変電所の送り出し遮断器Aから需要家構内の主遮断器までの電路を表したものである。図中に 印で示した地点で短絡事故が発生した場合の遮断器Aと,区分開閉器B(SOG機能付PAS)の動作の記述として,正しいものを次の(1)~(5)のうちから一つ選べ。ただし,遮断器Aの配電系統及びこれに接続する全ての需要家構内に分散型電源は無いものとする。
正解と解説
表示する
正解 1
Aが開路したのち,Bが開路し,その後Aが閉路する。
図の短絡事故点は区分開閉器B(SOG機能付PAS)より需要家側にある。BのSO(過電流ロック)機能により、短絡電流が流れている間Bは開路せずロックされる。まず配電用変電所の遮断器Aが動作して電路が無電圧になり、その後Bが自動的に開路して事故点を切り離し、続いてAが再閉路する。よって(1)が正しい。
