電験三種 法規 2024年度 上期 問8
8 / 16

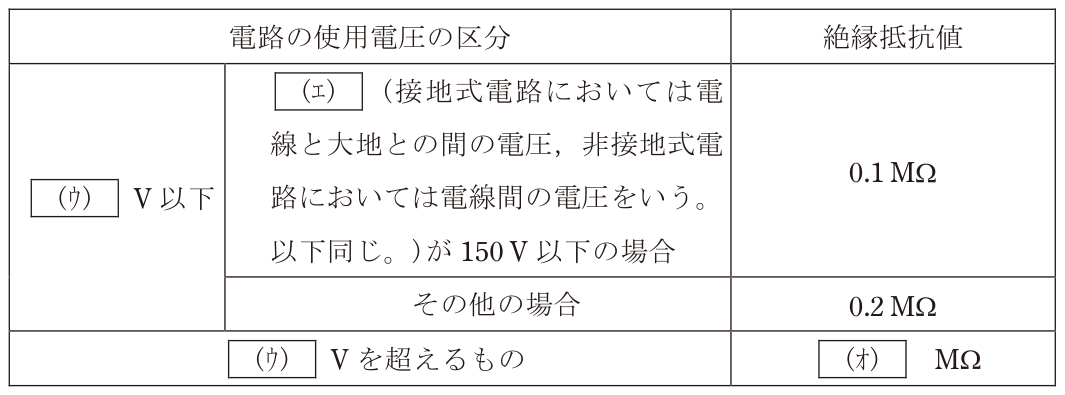

次の文章は,「電気設備技術基準」における低圧の電路の絶縁性能に関する記述である。電気使用場所における使用電圧が低圧の電路の電線相互間及び (ア) と大地との間の絶縁抵抗は,開閉器又は (イ) で区切ることのできる電路ごとに,次の表の左欄に掲げる電路の使用電圧の区分に応じ,それぞれ同表の右欄に掲げる値以上でなければならない。上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。(ア) (イ) (ウ) (エ) (オ)
正解と解説
表示する
正解 3
電路過電流遮断器 300 対地電圧 0.4
電気設備技術基準の低圧電路の絶縁性能の規定では、対象は電線相互間及び「電路」と大地との間で、「開閉器又は過電流遮断器」で区切ることのできる電路ごとに測定する。表は使用電圧「300」V以下で「対地電圧」が150 V以下の場合0.1 MΩ、その他の場合0.2 MΩ、300 Vを超えるものは「0.4」MΩ以上と定めている。よって(3)が正しい。
