第二種電気工事士 (学科) 2025年度 下期 問44

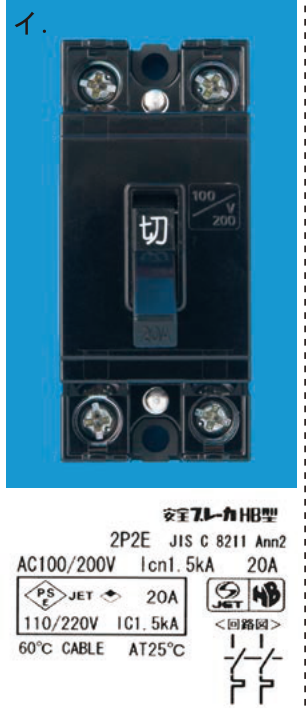

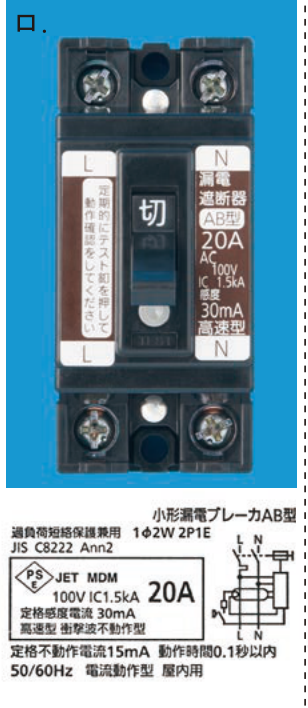

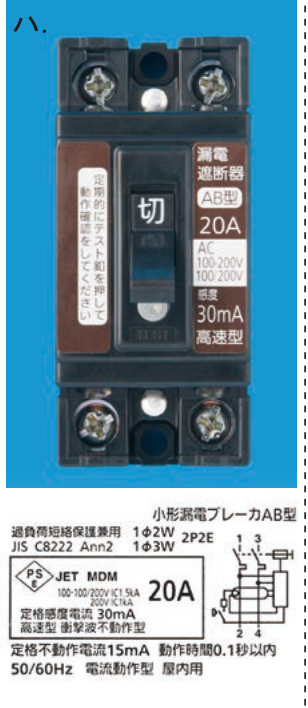

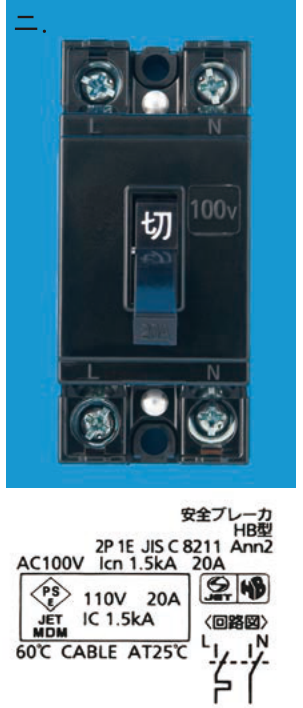

⑭は配線用遮断器(図記号B)であり漏電遮断器(図記号BE)ではないので、写真の中で漏電遮断器と表示されたものは該当しない。両極とも対地電圧がかかる200V回路には、両極に過電流引外し素子をもつ2極2素子(2P2E)の配線用遮断器を用いる必要があり、100V専用の2極1素子(2P1E)では素子のない極の過電流を検出できない。したがってAC100/200V用の2P2E配線用遮断器が正しい。
