第二種電気工事士 (学科) 2025年度 下期 問47
47 / 50

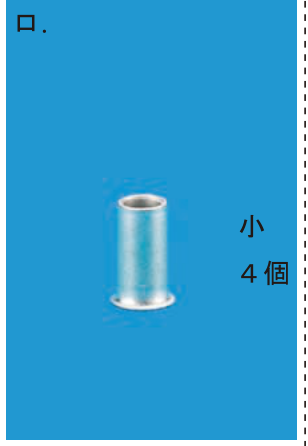

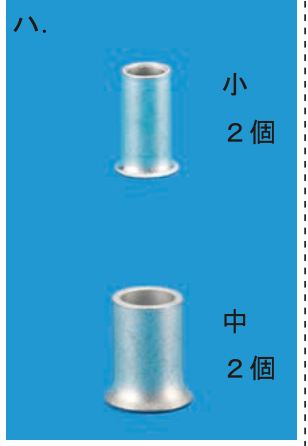

⑰で示すボックス内の接続をすべて圧着接続とする場合,使用するリングスリーブの種類と最少個数の組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とする。
正解と解説
表示する

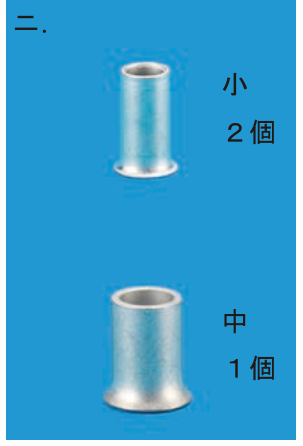

正解 ニ
1.6mmの電線どうしの接続では、2本でも3〜4本でも小スリーブを使い(刻印はそれぞれ「○」と「小」)、5〜6本になって初めて中スリーブを使う。⑰のボックス内には4本以下の接続が2か所と5本以上の接続が1か所あるので、小スリーブ2個と中スリーブ1個が最少の組合せとなる。
