第二種電気工事士 (学科) 2025年度 下期 問50

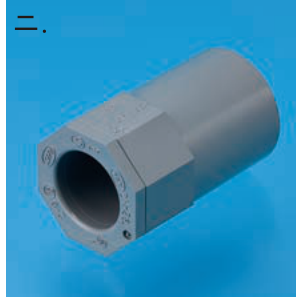

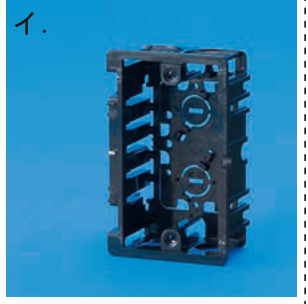

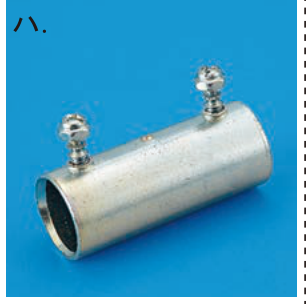

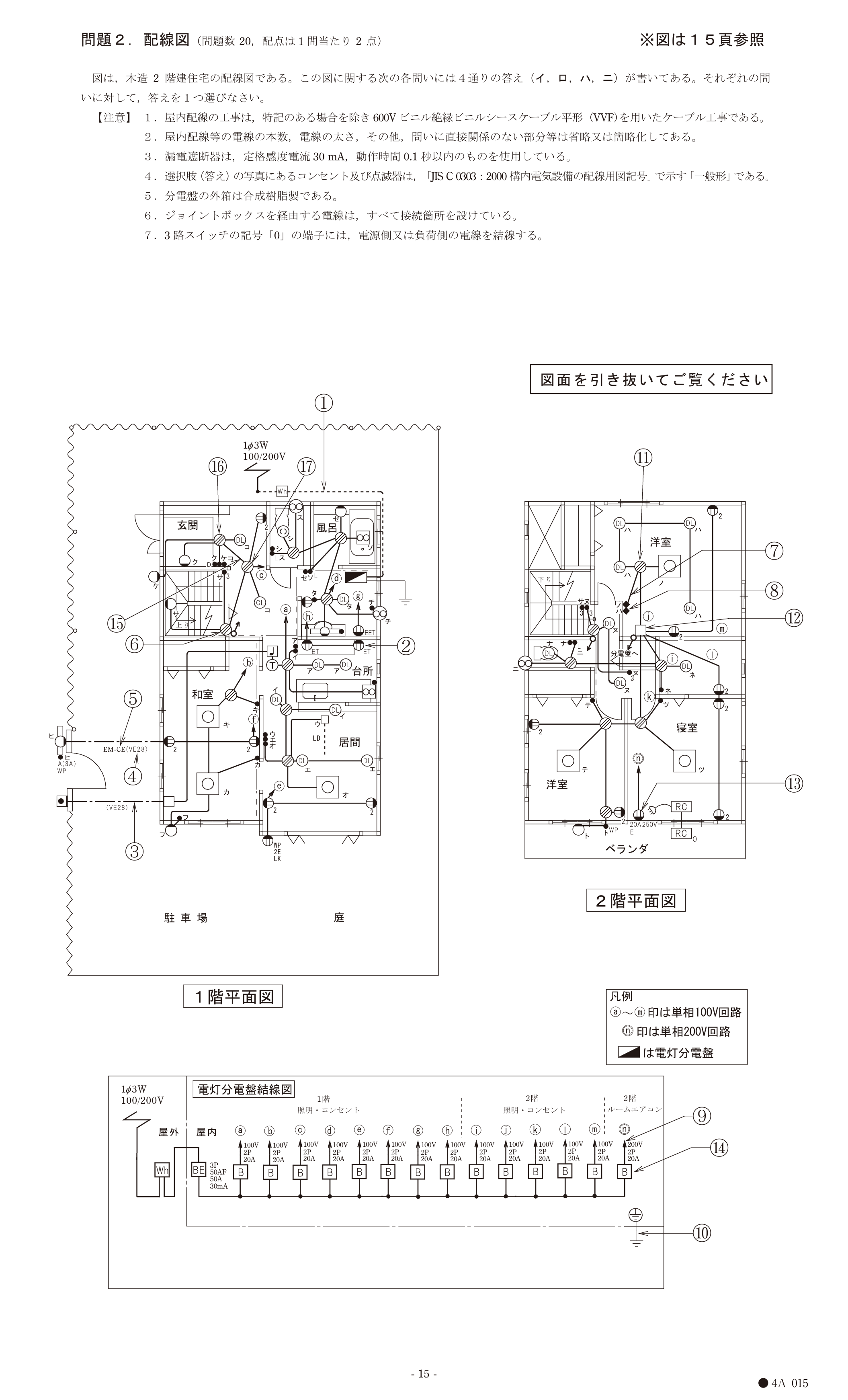

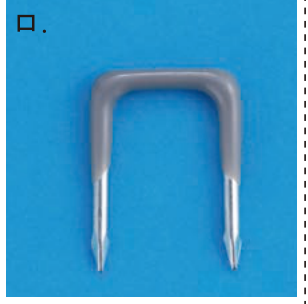

配線図の注意書きにあるとおり、この住宅の屋内配線は特記のある場合を除きVVFケーブルによるケーブル工事であり、管を用いる部分も硬質ポリ塩化ビニル電線管(VE管)である。写真ハはねじなし電線管どうしをつなぐ止めねじ付きのカップリングで、金属管工事を行わないこの施工では使用されない。埋込用スイッチボックス、ケーブルを造営材に留めるステープル、合成樹脂管用の付属品はいずれも使用される。
