第二種電気工事士 (学科) 2025年度 下期 問41
41 / 50

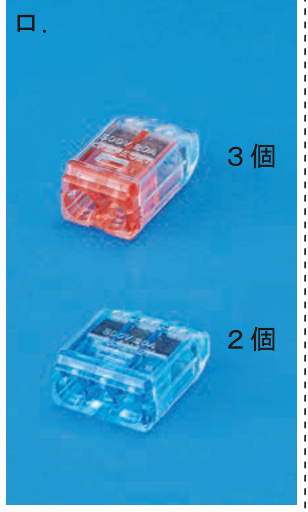

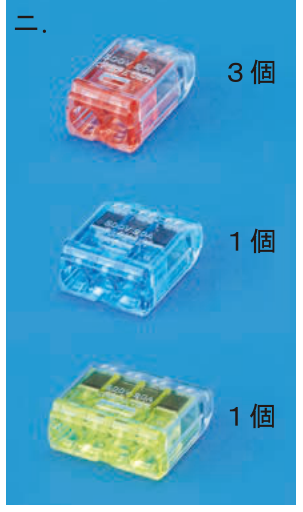

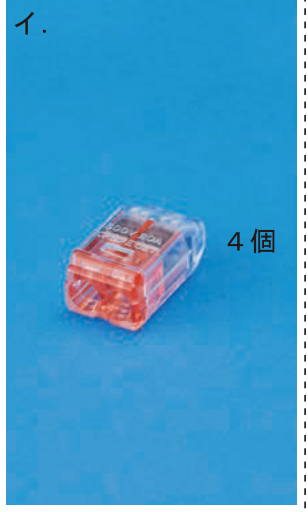

⑪で示すボックス内の接続をすべて差込形コネクタとする場合,使用する差込形コネクタの種類と最少個数の組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とする。
正解と解説
表示する

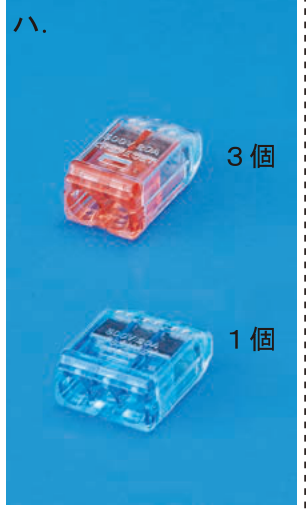

正解 ハ
差込形コネクタは差込口の数(2本用・3本用・4本用など)によって接続できる電線本数が決まっており、接続箇所ごとに必要な口数のものを1個ずつ使う。⑪のボックス内では2本を接続する箇所が3か所、3本を接続する箇所が1か所となるため、2本用3個と3本用1個が最少の組合せになる。4本用を含む組合せや3本用を余分に使う組合せは最少にならない。
