この配線図で,使用されていないスイッチは。ただし,写真下の図は,接点の構成を示す。
正解と解説
正解 イ

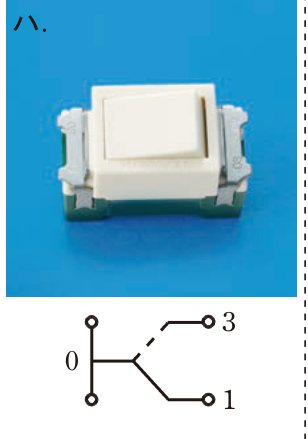

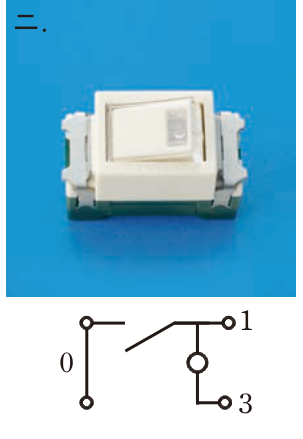

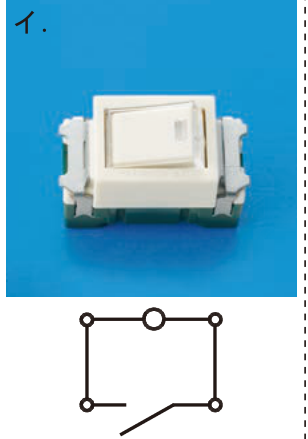

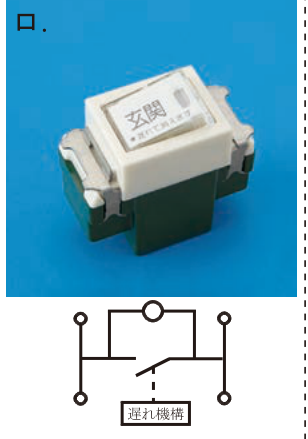

写真イは、接点構成図が示すとおり開閉接点と並列に表示灯(ランプ)を組み込んだ単極の点滅器である。他の3つは動作に遅れをもたせた表示灯付きスイッチ、3路スイッチ(端子0・1・3)、表示灯付きの3路スイッチで、この配線図にはいずれも対応する図記号があるが、イに相当する図記号は使われていない。
