第二種電気工事士 (学科) 2025年度 下期 問46
46 / 50

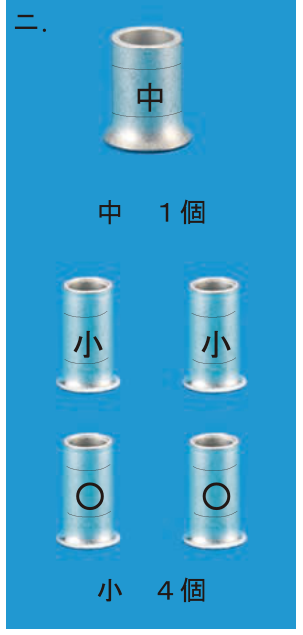

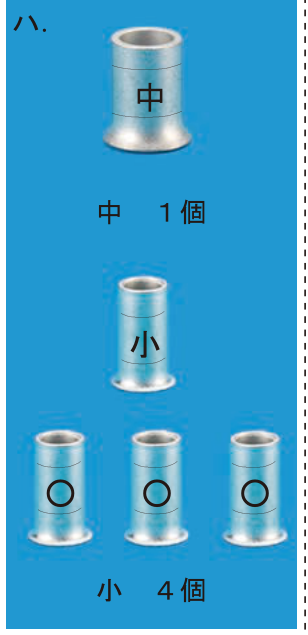

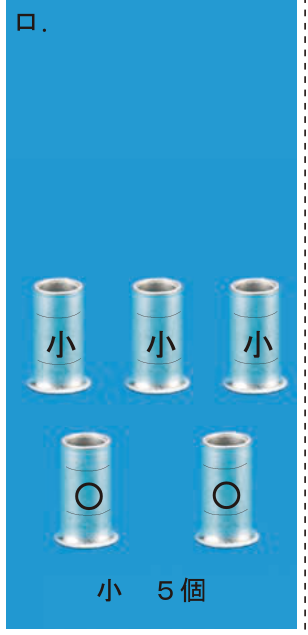

⑯で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類,個数及び圧着接続後の刻印との組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とする。また,写真に示すリングスリーブ中央の〇,小,中は刻印を表す。なお,ボックスからスイッチ(ク,ケ,コ)に至るケーブルの心線数は最少とする。
正解と解説
表示する

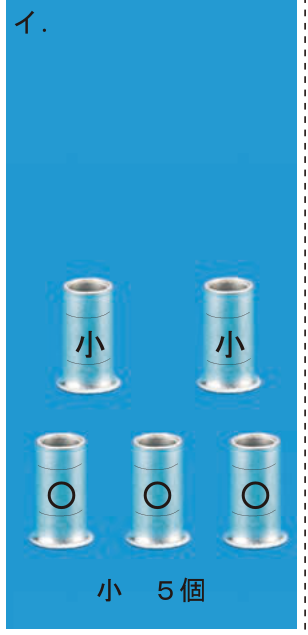

正解 イ
VVF1.6だけを接続する場合、リングスリーブと圧着マークは接続本数で決まり、2本なら小スリーブで刻印「○」、3〜4本なら小スリーブで刻印「小」、5〜6本なら中スリーブで刻印「中」となる。⑯のボックス内は2本接続が3か所、3〜4本接続が2か所なので、使用するのは小スリーブ5個で、刻印は「○」が3個、「小」が2個の組合せになる。
